XML80020. Профиль энергии на Андроиде (часть 1).
Сам формат был принят на вооружение для того, чтобы Энергосбыты могли автоматизированно принимать и обрабатывать отчеты от крупных потребителей с многочисленными точками учета. Одновременно осуществляется контроль за превышениями средних значений мощности / энергии в указанных интервалах времени.
Изобразим две функциональные схемы возможного использования Андроид программы ES_XML80020 для снятия такого профиля:
1) Если счетчиков небольшое количество и вы можете подойти к ним для съема информации через IRDA / оптопорт / RS485 / CAN интерфейсы. Вариант для тех кто не хочет тратиться на доп.оборудование и это статья для вас.
2) Если нет желания ходить по подстанциям, домам, подъездам или счетчиков значительное количество и они удалены друг от друга. В этом случае счетчик подключается к сети Интернет / Ethernet / WiFi посредством универсального роутера VR-006 и мы переходим читать «Подключение ES_XML80020 через TCP/IP».
Продолжим статью для участников первой аудитории, которая подключила свой смартфон через адаптер USB-RS485/CAN/IRDA/оптопорт к счетчику.
Это решение не для всех, но если ваш Андроид версией 4 или выше и может поддерживать режим USB-host, то должно заработать.
Посмотреть версию Андроида можно в «Настройках» планшета (в моем случае это 4.0.4):
или если у вас приложение не находится, то можно скачать инсталятор программы ES_XML80020.apk. В этом случае требуется включить разрешение установки сторонних программ (у меня на Galaxy Tab это выглядит так):
Иногда невозможность установить программу говорит об отсутсвии поддержки режима USB-host в вашем устройстве и даже установка внешнего инсталятора может не помочь.
3) Жмем «Готово»:
Теперь в программах Андроида появляется иконка нашей программы ES_XML80020 (но мы пока ее не запускаем, т.к. требуется внедрение драйвера)
Я переложил программу на рабочий стол, но по умолчанию она в общем списке установленных программ.
В итоге после перезагрузки нашего планшета или смартфона, при запуске загорится следующая картинка, она как раз и свидетельствует что программа автоматически нашла драйвер нашего оборудования. Запускаемся!
Если такой картинки не было, значит ваше Андроид устройство не удовлетворяет заданным параметрам.
Введите необходимые параметры (главное не ошибайтесь с серийным номером) и нажмите Сохранить.
В результате у нас появится в списке счетчик, который мы сможем опросить. Выбираем его и жмем Чтение.
После прочтения данных сохраняем данные:
и появляется возможность просмотра и выгрузки отчетов и БД:
Файлы отчета будут в папке mnt/sdcard/ESXML80020 или просто ESXML80020 их можно перебросить на компьютер или послать на емайл.
Важно:

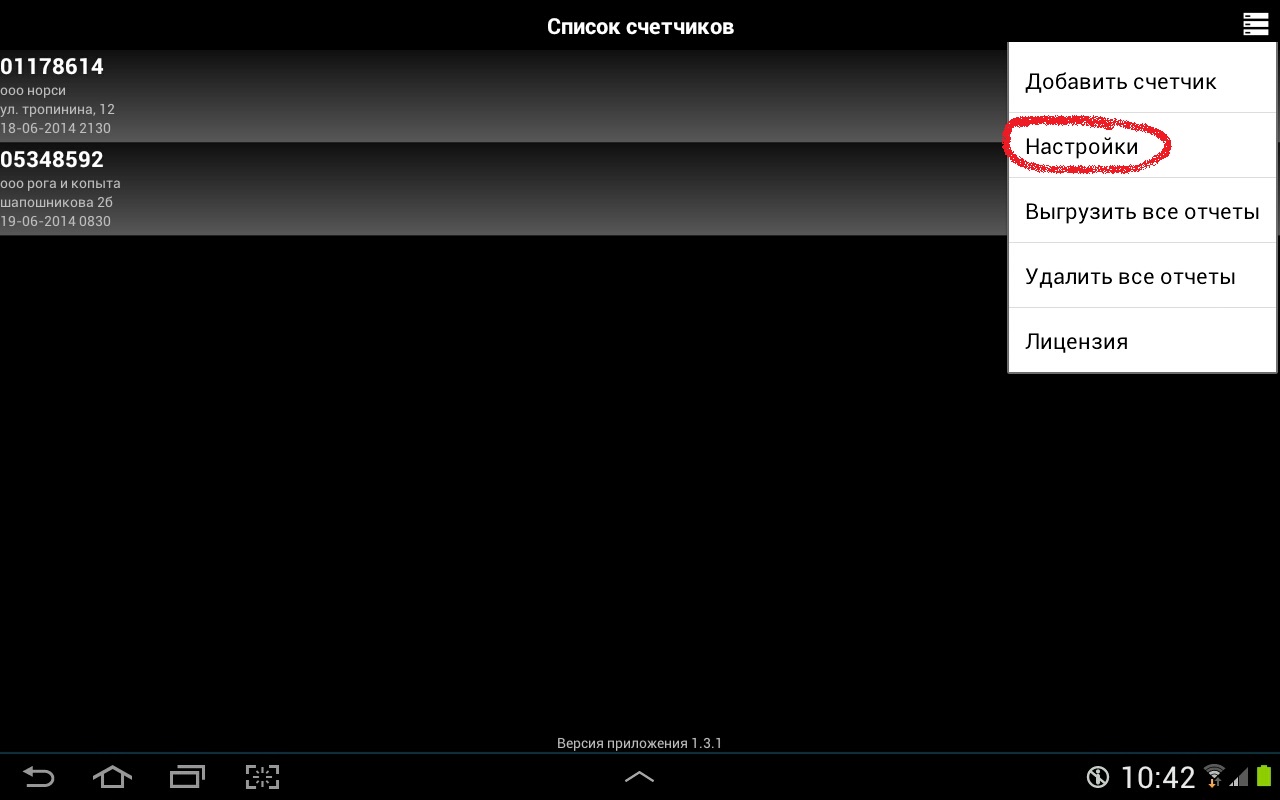

В меню «настройки» можно выбрать 30/60 минутный профиль.
В последних версиях программы появилась возможность выгружать отчеты по списку, для этого на первой вкладке нажимаем в меню «Выгрузить отчеты»
выбираем интервал выгрузки
Счетчики в меню «Выгрузить отчеты» появятся только в случае если с них были предварительно считаны и сохранены данные профилей.
Лицензионные свойства:
1)Работа с одним счетчиком будет бессрочно в бесплатном режиме.
2)Работа со списком счетчиков будет стоить 500 руб. без ограничения сроков использования.
Электросчетчики «Меркурий»
Блог технической поддержки
Форум группы!
24 июн. 2014 г.
Продолжение статьи XML80020. Профиль энергии на Андроиде (часть 2).
Изначально пользователь должен прочитать свой договор со сбытом, что? в каком формате? какой профиль? с каким интервалом? он должен передавать куратору и по этим требованиям настроить программу.
Есть пользователи, которые должны мониторить и передавать отчеты в виде получасового (30 минутного) профиля мощности, а есть которые должны отчитываться в виде часового (60 минутного) профиля. Обе эти возможности сейчас реализованы в «настройках» программы.

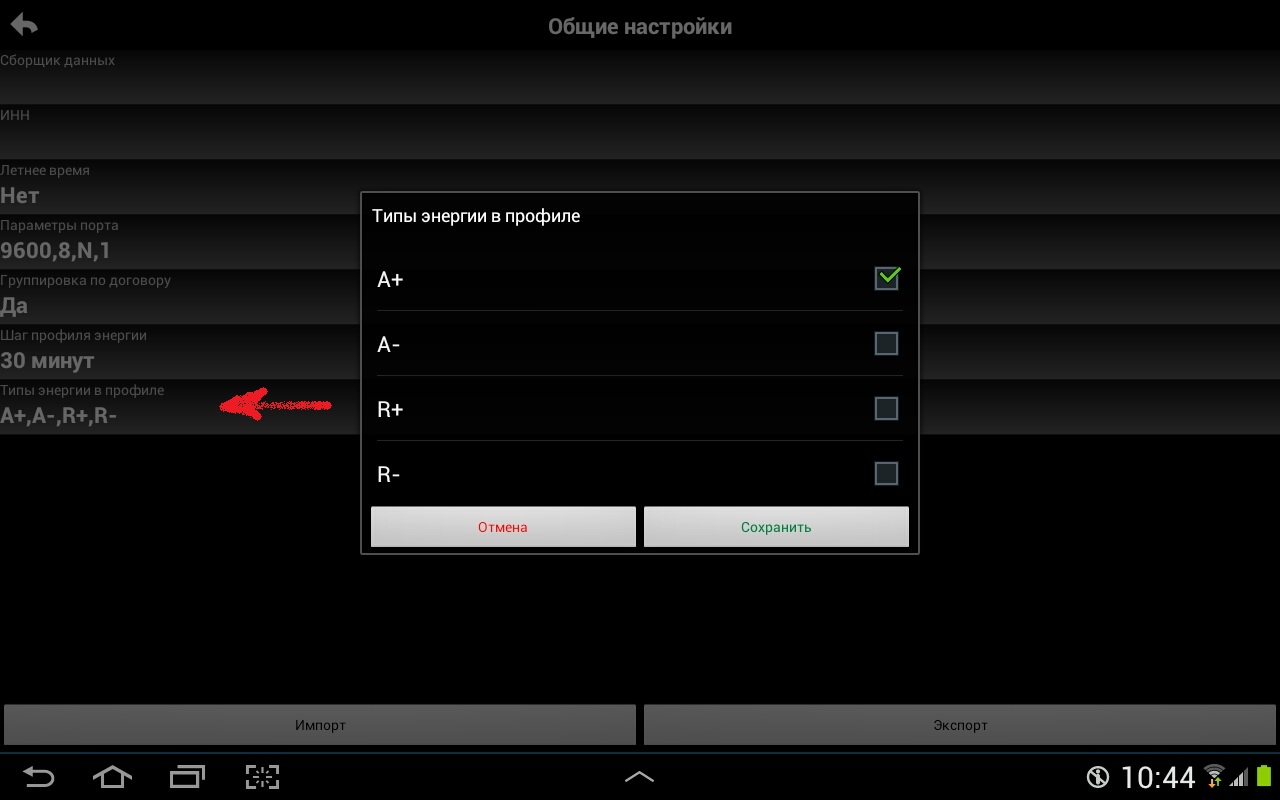

Также у некоторых энергопотребителей есть требования по снятию не только энергии А+, но и А-, R+, R-. Это тоже можно настроить при выгрузке отчетов XML80020.

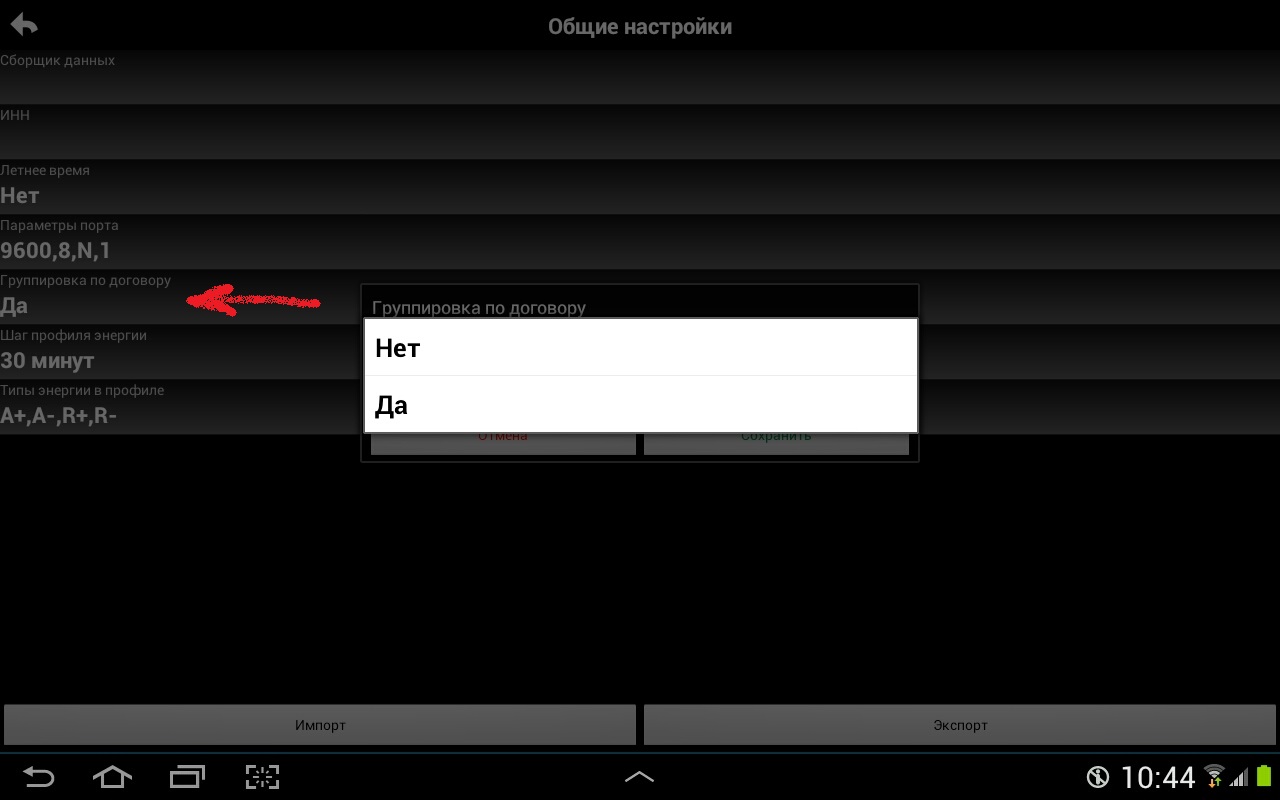

Еще одно из требований кратеров, пришедшее к нам на днях, касается группировки отчетов, т.е. когда у предприятия на балансе находится группа счетчиков и необходимо упростить работу куратору при передаче отчетов. Требуется перед сдачей произвести объединение этих профилей в единый файл(ы). Это функция группировки по номеру договора, т.е. все счетчики у которых в настройках был указан единый номер договора попадут в единый отчет XML80020.
После данных настроек можно производить съем данных (см. первую часть статьи «XML80020. Профиль энергии на Андроиде (часть 1)») и выгрузку полученных отчетов.
Указываем диапазон выгрузки:

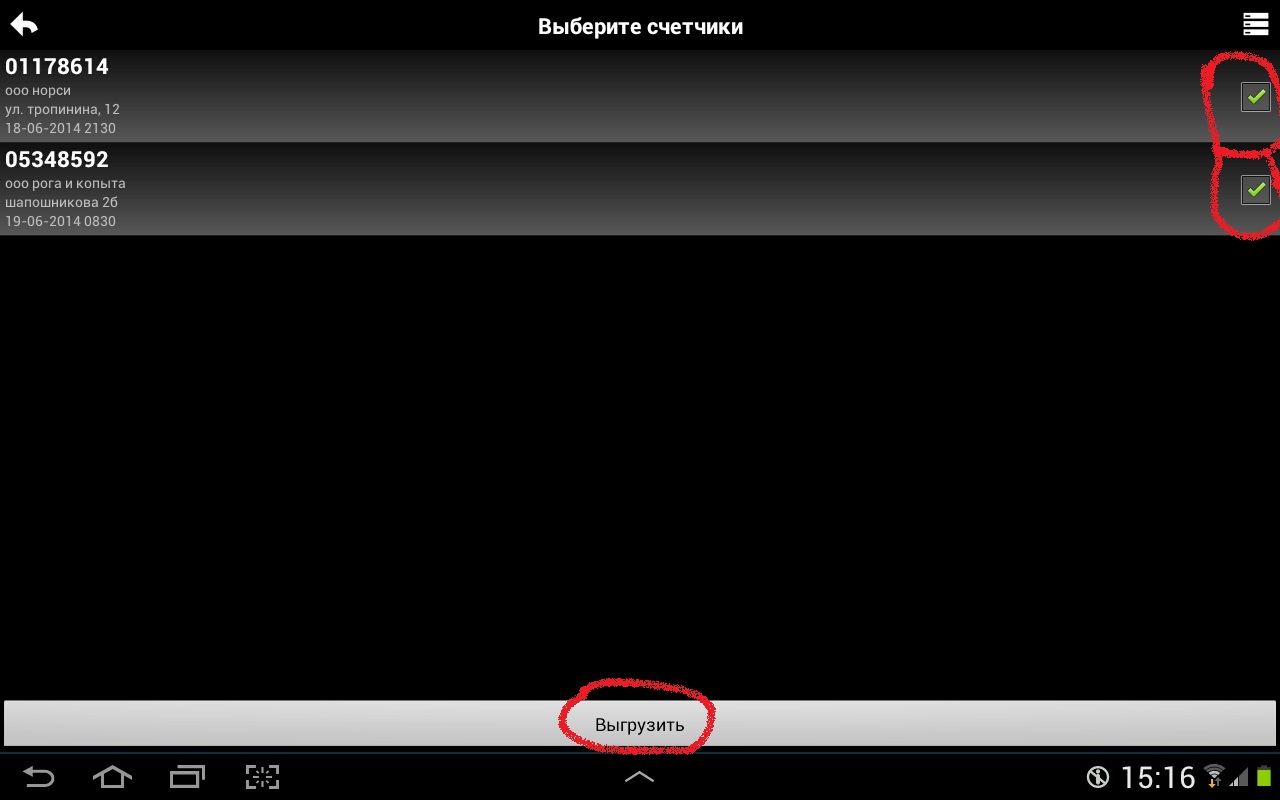

Указываем с каких счетчиков нужны отчеты:

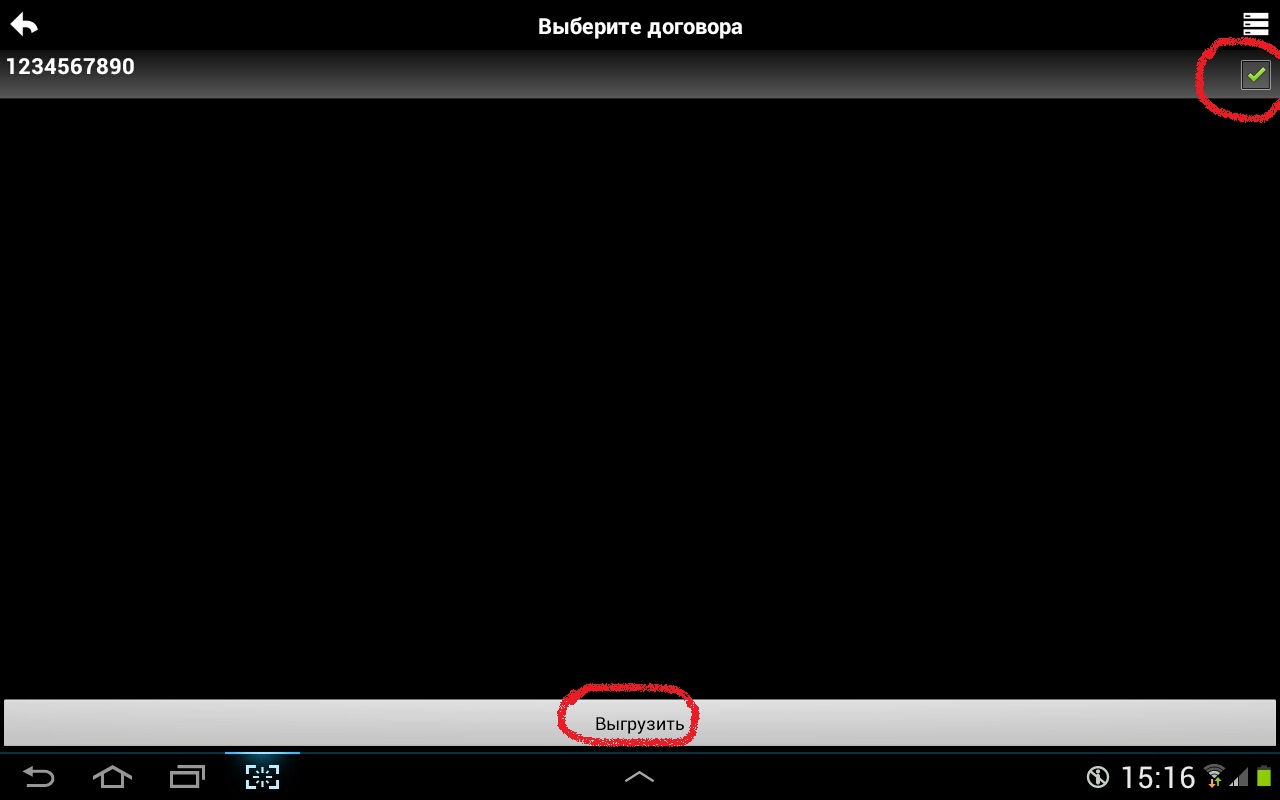

и соответственно если был выбор «группировки по договору», то указываем договра
Отчеты будут сформированы автоматически

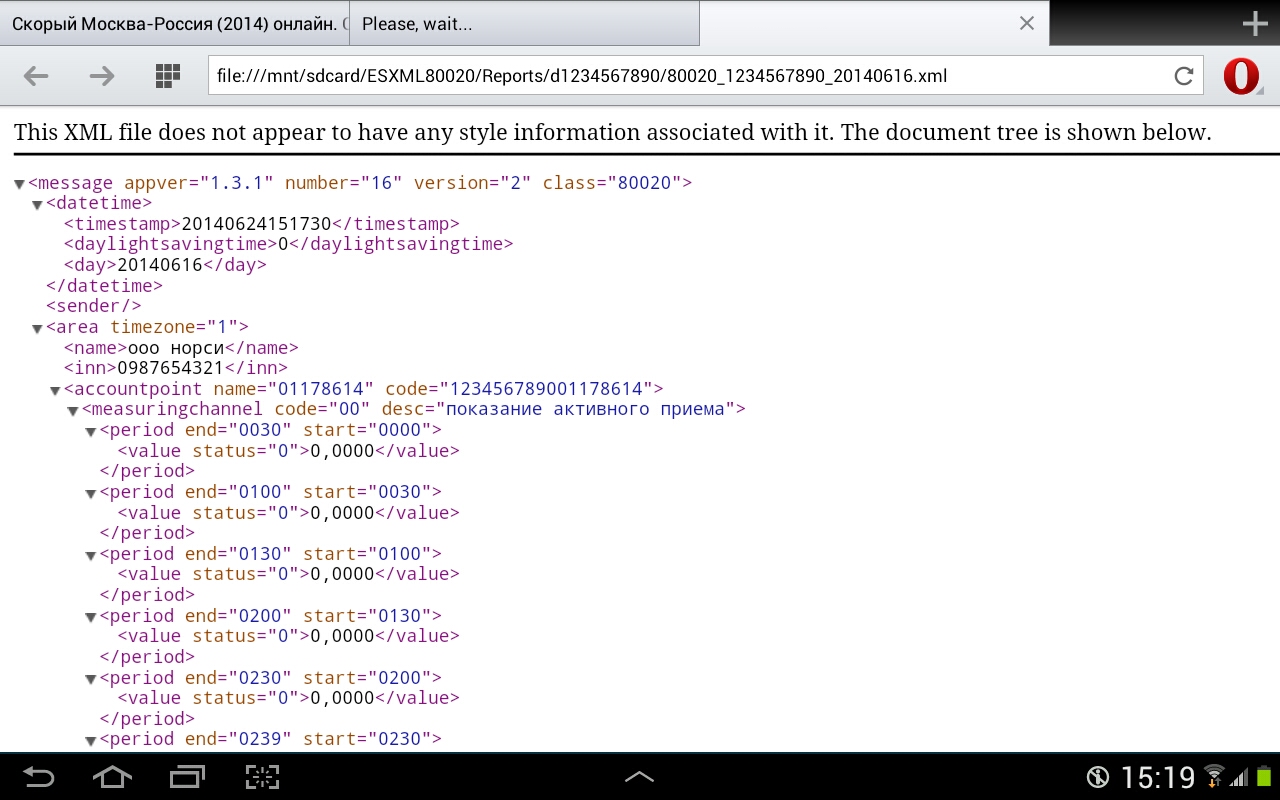

Их можно найти в папке программы ESXML80020/Report. В папках начинающихся с буквы «d» лежат отчеты сортированные по номеру договора, в нашем случае это «d1234567890».
А если группировка по договору в настройках программы не выполняется, то отчеты лежат в папках с серийными номерами счетчиков.
Экспорт, макеты 80000, 80020, 80040 и 80050
Данное задание служит для формирования макетов ОАО «АТС» 80020, 80040 и 80050. Макеты формируются с учетом работы ОСШ, как это требует регламент ОАО «АТС» (Приложение 11.1.1).
Запускаем программу АльфаЦЕНТР Диспетчер заданий (иконка на рабочем столе или в каталоге «Все программы\АльфаЦЕНТР\Диспетчер заданий». Создаем новое задание и выбираем задание «Экспорт 800хх».
Предварительно необходимо описать точки измерения, точки поставки, группы точек поставок и сальдо перетоков в ПО АльфаЦЕНТР.
1. Вы можете изменить ИНН отправителя для выбранного задания в свойствах задания. Это бывает необходимо, если нужно формировать макеты для разных отправителей;
2. Необходимо выбрать группы (расчетные группы в программе АльфаЦЕНТР), данные по которым будут сохранены в макете;
3. Выбираем формат макета: 80020, 80040 или 80050. Макет 80050 используется для передачи типового суточного графика нагрузки по измерительным каналам точек измерений/совокупностям «малых» точек измерений, оснащенных интегральным учетом, результаты измерений по которым передаются в документе 80040. Если в документе 80040 передаются данные по измерительным каналам точек измерения/совокупностям «малых» точек измерений с интегральным учетом, то передача данных по макету 80050 на текущий месяц должна предшествовать первой передаче данных по макету 80040. Макет 80050 формируется(рассчитывается типовой график нагрузки) на основании «ручного ввода» данных в базу данных АльфаЦЕНТР. Необходимо в свойствах выбрать день данные за который будут считаться типовым графиком нагрузки и сформировать макет. Если за выбранный день нет данных, то макет 80050 формируется с равномерным графиком нагрузки, все значения равны 1;
4. Для макетов 80020, 80040 и 80050 можно указать временной интервал. Макет 80020 для точек измерения для оптового рынка надо формировать с 30 минутным временным интервалом, но, если необходимо, вы можете указать и 60 минутный временной интервал;
5. Порядок групп(area) в файле макета можно изменить указав код сортировки, от меньшего к большему;
6. Указываем директорию, в которой будут сохраняться файлы;
8. Указываем номер АИИС, если он используется, и наименование;
9. Если необходимо передавать данные с учетом потерь, то необходимо выбрать флажок С учетом потерь (будут использоваться данные рассчитанные с учетом процента потерь который указан на фидере);
12. Выбираем способ округления результатов измерения:
• С переходящим остатком (Приложение 11.1.1. «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в ОАО «АТС», ОАО «СО ЕЭС» и смежным субъектам» действующий с 1.07.2008). Согласно этому регламенту дробный результат измерений на интервале измерений округляется до целых кВт*ч (кВар*ч) по алгебраическим правилам округления. Если десятичная часть больше или равна 5, то результат округляется в большую сторону, если меньше – то в меньшую. При этом разница между не округленным значением и округленным прибавляется к результату измерения на следующем интервале с сохранением знака (остаток от округления после обработки данных последнего часа месяца обнуляется, т.е. начальный остаток от округления в начале месяца равен 0). Пример округления с переходящим остатком;
12. Вы можете указать события, при возникновении которых на счетчике макет не будет сформирован. Для этого надо нажать на ссылку События, при возникновении которых макет 80020 не будет сформирован. и выбрать нужные события.
13. При формировании макетов 80020 или 80040 по умолчанию учитывается работа обходных выключателей (ОВ). Описание и сопровождение переключений на ОСШ в «ручном» режиме смотрите в главе 3, раздел 3.2.2.6 документации на АльфаЦЕНТР. При импорте макетов 80020 можно указать, чтобы информация о работе ОВ записывалась в журнал переключений макетов 80200 (подробнее. ). Вы можете указать какой журнал переключений использовать при формировании макетов.
14. Можно указать действие программы, если обходному выключателю присвоен код макета 80020 или 80040 и на нем обнаружено ненулевое значение и не указано присоединение на которое он работал.
Состояние объектов измерения
15. Если в макете надо передавать данные по состоянию объектов измерений, но надо выбрать расчетные схемы перейдя по ссылке Расчетные схемы.
16. Свойства группы можно посмотреть выделив нужную группы и нажав ссылку Свойства группы.
1. Вы можете узнать последние данные по точкам измерения нажав ссылку Показать последние данные
2. На форме свойства группы вы можете указать для точек измерения или точек поставки новый код макета 80020. В АльфаЦЕНТР вы можете для фидера указать только один код макета 80020. Иногда необходимо по одной и той же точке измерения передавать данные с разными кодами макета 80020. Новый код, не меняя старого в настройках базы данных, вы можете указать на уровне свойств задания. Так же вы можете указать и новые коды каналов.
Замечание по атрибуту status: каждый интервал с данными в макете 80020 или 80040 может иметь статус коммерческая информация (xml атрибут status=»0″) или некоммерческая информация (xml атрибут status=»1″). Если по счетчику нет данных в базе данных АльфаЦЕНТР, то в макете это нулевые значения со статусом некоммерческая информация. Отсутствие данных в базе данных АльфаЦЕНТР может быть по разным причинам: на момент формирования макета не было еще опроса счетчиков, отсутствие связи со счетчиками или счетчик был обесточен. В последнем случае вы можете изменить статус данных на коммерческий выбрав соответствующий флажок для нужных ТИ и каналов. Подробнее https://www.atsenergo.ru/КОММЕРЧЕСКИЙУЧЕТ/ОбеспечениесбораданныхКУЭЭ/80020_80040/index.htm
Замечание при работе с модулем передачи файлов : Укажите в теме письма %SUBJECT%, для того чтобы тема письма автоматически формировалась и соответствовала требованиям ОАО «АТС».
