Магистерский диплом проходил онлайн, но тем не менее я решила сделать макет территории.
Домики и ёлочки напечатаны на 3D принтере (я до конца еще не разобралась во всех настройках, поэтому пришлось обрабатывать почти каждую модельку после печати)
Среди елочек стоит котик (ну куда без него)
Я в макете участвовала исключительно как начальник, тк параллельно делала сам проект 🙂
Размер макета 100х100см, одна из кошек теперь постоянно навещает его
Пост исключительно про макет, сам проект возможно выставлю позже)
Ту-дум, ту-ту—ту-дум, ту-ту-ту-дум, ту-ту-тууу

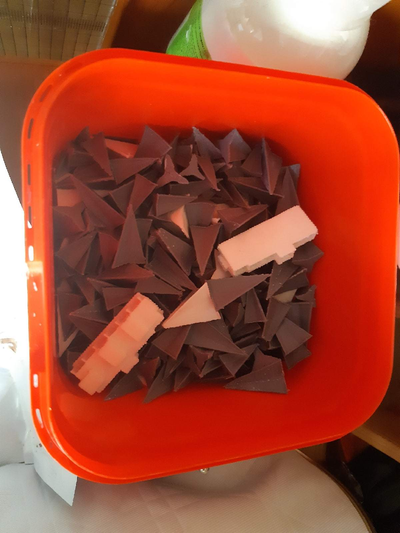

Елки в корзине похожи на кусочки шоколада)
Выглядит топорно, но за старание накинут балл
Это не котик это медведь кучку навалил.
100% не приняли, ибо нет пасхалки с ебущимся.
Что-то сразу «игру престолов» напомнило
Увлекся макетированием недавно. В кабинет географии себе делаю макет выдуманной местности. Увлекает, конечно.
Искусство макетчика или руки нам больше не нужны
Хотелось бы, друзья, рассказать о своей интересной, (теперь уже никому не нужной) работе, и даже не работе а призвании.
Совершенно очевидно, что всякие мелкодетализированные модели и макеты зданий, техники, сооружений — всегда бурю восторга вызывают, как у детей, так и у их родителей, и даже у больших–больших чиновников.
Но работа, эта, должен сказать, мало того, что требует заточенных рук и развитого глазомера, так еще и необходима куча знаний в разных сугубо специальных областях.
Судите сами — чтоб создать даже простой макет здания необходимы: умение читать архитектурные чертежи, изготовить файлы резки в инженерных программах, фрезеровка, плоттерная резка, 3d сканирование, электроника, программирование контроллеров, деревообработка, работа с оргстеклом, покраска, сборка, химическое фрезерование метала (фототравление), гальванопластика..
То есть получается, что макет-то это ниразу не на кнопку 3d принтера нажать, а тут еще надо бы подрассчитать коэффицент рассеивания ионов меди в электролите при создании гальванического корпуса тепловоза, какого–нибудь. В микроскопчик посмотреть прищурившись.. Дихлорэтанчиком, красками и клеем полной груью подышать.
И вот парадокс — вроде как всем же, по идее это дело надо, — проще назвать сферы, где макеты не применяются.. Ведь любая профильная выставка нуждается в макетах — архитектурные макеты, как инструмент продаж, военные объекты и техника, двигатели, краны, судоверфи, контейнерные терминалы, краны, атомные реакторы, транспорт, автоматизированные линии забоя скота, церкви, аэропорты, тоннели и мосты.. да госспади.. Чего только не делали, черта лысого даже делали.
Прошли те времена, когда можно было спокойно поговорить непосредственно с директором аэропорта Внуково. Тендеры, шмендеры, доступа к телу больше нет. Даже на выставках какие то мелкие менеджеры, никто ничего не решает..до руководства не добраться от слова совсем.
–О, ёжик, где ж ты был! Очень надо! Дайте вашу визитку..
Дальше этого разговор больше никогда не продолжается. Заказчики и исполнители оторваны друг от друга пропастью бумажной волокиты. а ведь макетчик — кто он по сути.. Частный мастер, как художник на Арбате. Офисы ему снимать и производственные площади ну никак. Вот и имеем сейчас ситуацию — мастера нанимает компания–посредник (якобы макетная мастерская) с юристами, бухгалтерами, офисами, печатями, сайтами, буклетами.. А заказчик за все это платит.. раз в 30 больше. И ему, заказчику этому, кормильцу–небожителю даже нельзя обратиться к нам, реальным мастерам. Так и живем. Мастер заказ не получает, заказчик размещает тендер, и в лучшем случае получает какую то жуть (так как выбирает самого дешевого исполнителя).
Бизнеса этого больше нет, а жаль, интересно было!
Архитектурный макет Троицкой церкви
В белорусском городе Гомеле во время войны, да и после, было уничтожено достаточно большое кол-во храмов и церквей. Что-то перестроили в гостиницы, что-то полностью сравняли с землей.
И вот в 2017 году церковное руководство решило возродить часть строений в виде макетов. Обратились к нам в мастерскую.
Оговорюсь сразу, подобных макетов мы до этого не делали, поэтому на первом набили огромное кол-во шишек и он был далек от идеала, в особенности выбранный способ монтажа.
Макет выполняли вот этой фотографии, в процессе нашли ещё парочку, но основная была именно эта. Да, никаких чертежей не сохранилось, поэтому приходилось вертеться.
На ее основе в 3DsMax была выполнена модель будущего макета. Цвет по согласованию с заказчиком подгоняли под существующий Дворцово-парковый ансамбль гомельский.
Конструкционно решили делать след. образом: часть звонницы собирается целиком в мастерской, остальное устанавливается на месте на металлокаркас. Получался конструктор: стены средней части по отдельности крепились к каркасу, вставлялась крыша, наверх выводились провода для подсветки барабана, сверху купол. В момент планирования звучало все отлично. На монтаж в итоге мы потратили 11 часов. После почти 2х суток на ногах. Было экстремально))
Сам макет выполнен на основе водостойкой фанеры 16мм. Наверх клеился XPS, почти все декоративные элементы тоже из него. Хотя есть части и из листового ПВХ и печатные элементы. Сверху для армирования покрыто защитным кварцевым покрытием методом распыления.
Про покрытие скажу отдельно. В общих случаях, его жесткости вполне хватает, собственно, его и применяют для армирования декоративных элементов. Но для подобных проектов я бы не рекомендовала его использовать, особенно, если к макету есть прямой доступ людей. Ступеньки на крыльце пали смертью храбрых под ногами особо ретивых детей, которые хотели посмотреть «домик». Хотя, справедливости ради, стоит отметить, что макет стоит почти 4 года и все ещё цел. Окрашен альпиновской фасадной краской, которая оказалось отличной и по износостойкости и по скорости высыхания, ибо последние элементы я докрашивала в 6 утра перед самым монтажом, пока второй человек из нашей команды доделывал подсветку.
В изначальном варианте купола были просто сферическими и покрашенные в серебро.
Однако заказчик решил, что купола нужны золотые, поэтому уже у сторонней организации изготовили купола и крышу с покрытием из нитрида титана.
60 человек построили детальный макет Москвы, на который ушло 8 лет работы — с подсветкой домов, благоустройством и памятниками
На зданиях повторили мозаики и барельефы, а дороги имеют ту же разметку, подземные переходы и пандусы, что в реальности.
Команда из 60 архитекторов и проектировщиков создавала макет восемь лет. Он повторяет рельеф города и детально воплощает каждую улицу и здание в пределах третьего транспортного кольца. Макет состоит из 644 частей, которые можно разбирать и менять, если в городе что-то изменится, например, снесут или постоят дом.
По словам создателей, здания выкрашены в тот же цвет и имеют те же детали, что и в реальности. Они подсвечиваются изнутри одиночными диодами и светодиодными лентами, имитируя свет из окон. Дороги делали по спутниковым снимкам, повторяя разметку, все подземные переходы и пандусы.
Макет установлен в парке ВДНХ в павильоне «Макет Москвы» — его можно посмотреть бесплатно.
Овальный павильон со стеклянным фасадом возвели на ВДНХ в 2017 году специально для макета Москвы. Его главный экспонат занимает площадь 429 квадратных метров — это центральная часть города с 23 тысячами зданий и сооружений в масштабе 1:400.
Макет Москвы — не просто развлечение для гостей ВДНХ. Для специалистов это наглядное пособие для изучения планировочной структуры города. Макет позволяет подробно рассмотреть транспортную схему, маршруты общественного транспорта, расположение и особенности объектов культуры, спорта, бизнеса, торговли и многое другое. Архитекторы могут использовать макет, чтобы увидеть, как в перспективе будут выглядеть их проекты, просто изменяя его части.
Деревья и другие зеленые насаждения делали вручную из проволоки и древесных опилок, способные менять цвет переливающиеся фонтаны — из оргстекла. Каждый отдельно стоящий фонарь — это один крошечный светодиод, а для подсветки миниатюрных зданий специалисты использовали светодиодные ленты.
В миниатюрной Москве есть даже маленькие москвичи: их можно увидеть, заглянув в дома. Людей и шторы на окнах напечатали на пленке.
На макете можно легко поменять время суток, но время года всегда одно — в мини-Москве вечное лето. По словам специалистов, так миниатюрный город выглядит наиболее зрелищно. Они постарались сделать так, чтобы макет не смотрелся пестро и контрастно и не входил в диссонанс с реальным видом столицы. Для большей цельности фасады выкрашены в пастельные оттенки и для крыш использована определенная цветовая схема.
Почти все детали макета подключены к системе подсветки. Посетители экспозиции могут сами выбирать сценарии освещения: по районам и округам, по типам объектов (жилые дома, административные здания, объекты культуры, транспорта, бульвары, исторические улицы и так далее). Можно подсветить дома, тоннели и дороги по отдельным адресам или высотки.
Система освещения макета воссоздает естественное (дневное и ночное) освещение города. Она имитирует движение солнца, облаков и другие природные явления, а также включает спецэффекты для более выигрышной демонстрации макета.
Макет для архитектурной фирмы
Краснодарский школьник создал модель Краснодара в Minecraft
14-летний школьник Владислав Занегин выступающий в сети под ником (Criffane 14), сделал копию Краснодара в компьютерной игре «Minecraft».
Для создания модели Краснодара Владислав Занегин установил в игре Minecraft 2 млн 346 тыс. 500 блоков.
Школьник построил в игре парк и стадион «Краснодар», арену «Кубань» и Покровские озера, а также несколько улиц города.
Краснодарец отдельно показал в Minecraft процесс создания части парка «Краснодар».
Видео своего проекта, над которым он работал вместе с друзьями, мальчик выложил в социальные сети.
Макет к студенческому проекту
PLA, размер подмакетника 120х120см. Моделирование в Архикад, печать из CraftWare.
Камера Рэдклиффа
На первом курсе на истории мировой архитектуры нам дали задание выбрать любое здание, построенное до 20 века не в России, и склеить его макет. Я никогда не ищу легких путей и поэтому выбрала камеру (библиотеку) Рэдклиффа в Оксфорде. Почему камера? Интернет говорит, что потому что «камера» с латыни переводится как «комната». А ещё эта библиотека сыграла роль книгохранилища Хогвартса.
Камера Рэдклиффа была построена в городе Оксфорде на средства, которые в своем завещании выделил на постройку нового здания библиотеки известный королевский врач Джон Рэдклифф (1652-1714 гг.).
Доктор Джон Рэдклифф, выпускник Университетского колледжа и член совета Линкольн-колледжа, был богатейшим врачом своего века. Несмотря то, что он считал обучение по книгам не совсем правильным, в конце своей жизни он решил, что хочет на свои средства построить библиотеку.
Рэдклифф умер в 1714 году и завещал 40 тысяч фунтов на постройку библиотеки, которые можно было начать использовать после смерти его сестер, а также завещал ежегодно выплачивать по 150 фунтов на зарплату библиотекарю и 150 фунтов на покупку новых книг.
Попечители имущества Рэдклиффа начали разрабатывать план строительства библиотеки сразу после смерти доктора. В 1717 году начались длившиеся 20 лет переговоры по сносу домов на земле в районе площади Рэдклиффа, в 1720 году парламент издал особый закон, регламентировавший продажу и передачу зданий и земли в университете.
Еще до этого попечители начали обсуждать с выдающимися архитекторами того времени планы о возведении библиотеки, хотя такое решение было довольно рискованным, так как землю для строительства не могли купить пока жива последняя сестра Рэдклиффа.
Выбор пал на проекты Николаса Хоксмура и Джеймса Гиббса. Гиббс предложил практичный, но слишком простой прямоугольный план с коридором читальных залов.
Хоксмур представил проект круглого в плане здания с куполом еще в 1712 году. Но здание выглядело абсолютно непрактично и, кроме того, напоминало проект Кристофера Рена для мавзолея Чарльза I. Проект Рена слева, проект Хоксмура справа. Что-то общее и правда есть.
Сестра Рэдклиффа умерла в 1736 году, завещание вступило в силу. Попечители предпочли проект Хоксмура, но его кончина в марте того же года освободила путь Гиббсу, который стал главным архитектором проекта Хоксмура.
Первый камень в фундамент был заложен в 1737 году. Библиотека была открыта в 1749 году. Со временем коллекция книг росла. Здание было уже не в состоянии разместить все, и во второй половине XIX века библиотека была переведена в новое здание. Камера Рэдклиффа стала главным читальным залом Бодлианской библиотеки и остается им до сих пор. Судя по отзывам туристов, внутрь сейчас пускают только студентов.
Помнится, что для того, чтобы раздобыть большую часть информации и иллюстраций (выкладываю я здесь, конечно, не все, иначе вы совсем заснете) мне пришлось частично переводить с английского одну книгу, кажется это был «План действий по сохранению Камеры Рэдклиффа», изданный в Оксфорде в 2012 году.
Итак, это раздобытые планы, разрезы и фасады:
А вот это, собственно, мой макет. Высота около 30 см. Все, конечно, косо и криво, но оправдываю себя тем, что делался он в условиях катастрофической нехватки времени (ну а как еще может быть у студентов?).
Мост на 3д принтере
В пригороде Шанхая Баошань появился мост, распечатанный на 3D-принтере
Поэтапщина макета жилого дома для курсовой. Чтоб её
Привет. Я тут оставлю процесс создания одной штуки.
Сначала я сделала чертеж моего супер надежного дома для супер смелой семьи.
Потом пришлось делать еще и перспективу с фасадами и все это красить, но не важно. Это просто для представления того, как должна выглядеть эта вещь.
Я первый раз делаю макет, серьезно. Ну и запара. Все стены из пенокартона, который пришлось стачивать наждачкой, чтобы получить прямой угол на сгибе. А сверху бумага для пастели, которая стоит, как жопа мамонта, ага.
Я сначала долбанулась и вспомнила, что у меня знание в два этажа, так что кое где есть, кхм, щели. Чтобы стены стояли ровно более менее, я нарисовала план снизу и фигачила на него.
Потом пошло декорирование. Я долго не могла приступить к нему, ибо там так много деталей, что усраться можно (простите за мой французский). Я решила вырезать все разверткой, так что на это ушло пару часов (я портачила, да)
Вуаля! Тут еще балконы есть, точно. Они просто розовые. На самом деле, они должны быть алыми, но я купила не тот цвет.
Как делать крышу.. Без понятия. Я следовала своим инстинктам и получилось вот это. Там ничерта не сошлось, так что я слепила все скотчем, ибо мой кусок пенокартона начинал заканчиваться.
Тут полная импровизация! А так же дешевое шоу. Я несколько раз переделывала эту муть и в итоге все равно вышло то, что вышло.
Вот, что у меня получилось. Крыша не села. Там дырень между стеной и крышей такая, что можно головой пролезть. Я потом отклеивала крышу, лепила на нее основание и снова клеила к макету, но все равно две стены были с дырками. Это мансарда просто проветривается так, да. Так же на крыше появились пузыри под бумагой. Вот черт.
Тут много недочетов. Дыры и щели, где только можно, пузыри, неровности и прочее прочее. Но, в итоге, мне понравилось работать над этим домом.
Макетное ремесло. Всем кому интересно как изготавливаются демонстрационные макеты архитектурных проектов. Часть вторая.
Продолжение предыдущего поста.
Немного о детализации.
Нанесение условной дорожной разметки:
это одна из самых сложных частей. В данном случае, разметка (белые линии), сделаны из оракала. Точно также как и основные детали, разметка рисуется в программе и вырезается на станке. Но в сам станок закладывается уже не коматекс а сам оракал. Плоттер не вырезает, а как бы НАДрезает сами контуры так, чтобы клейкая часть (1 слой) разрезалась, не прорезав при этом саму подоснову оракала (2 слой). Доставая из станка заготовки, лист оракала, с надрезанной разметкой, с подосновы снимался первый слой (липкий) излишков. Получался своеобразный трафарет. Таким образом на НЕклейком слое оракала оставалась вырезанная разметка:
Но её еще нужно было как то нанести на саму дорогу. Чтобы не отрывать по одной штучке, и не уповать на то чтобы не тряслась рука дабы ровно наклеить, сверху, на данную разметку наклеивался еще один слой прозрачной монтажной пленки:
Все это тщательно проглаживалось сверху. Далее монтажная пленка, с разметкой, отклеивалась от основы и прикладывалась на то место, куда требовалось нанести разметку, и опять аккуратно отклеивалась так, чтобы разметка осталась на самой дороге (по принципу переводки)
Таким же образом наклеивались и импосты на витражное остекление, в данном случае зенитные фонари на на крыше в форме пирамиды:
В подоснове макеты, в местах где стоят здания и в поддоне самого здания, прорезались специальные отверстия для вставки LED-подсветки:
Проводка проходила под подосновой и врезалась в торец подрамника (подосновы) и подключалась к выключателю.
А деревья делались и всего что только позволяла фантазия. Реалистичные деревья можно было приобрести в специальном магазине для хобби, или съездить в степь за цветочками:
На этом у меня наверно все.
Причиной создания данного поста, послужило то, что я случайно нашел эти фотографии и решил рассказать вам о нелегком труде макетного ремесла.
Автором всех фотографий являюсь я.
Спасибо за внимание.
Строительные 3D-принтеры
Сегодня 3D печать вызывает самый живой интерес общественности. За достаточно короткий промежуток времени, прошедший с момента появления первых 3D-принтеров, люди научились печатать посуду, одежду, игрушки, расходные материалы для принтеров и сами принтеры, машины, и даже человеческие органы и ткани. Следующим шагом на пути развития технологии 3D-печати стала печать строительных конструкций и жилых домов.
Учёные, задействовав технологию 3D-печати и усовершенствованную формулу цемента, научились печатать как небольшие конструкции типа цветочниц, лавочек и строительных блоков, так и полноразмерные конструкции для строительства. Новая технология обеспечивает полную свободу творчества при проектировании зданий, которые отныне могут иметь любые формы и линии: изогнутые, выпуклые, кубические и т.д.
Строительный 3D принтер в своей работе использует технологию экструдирования, при которой каждый новый слой строительного материала выдавливается из принтера поверх предыдущего слоя. О высоком разрешении печати в данном случае говорить не приходится, да это и не критично для строительства, так как бетон легко поддаётся последующей обработке и отделке. Зато 3D-печать позволяет получить уникальные бетонные формы без опалубки, существенно сократив при этом затраты живого труда и время сдачи объекта.
Ещё один проект, связанный с использованием строительных 3D-принтеров, разработала группа учёных из Южно-Калифорнийского университета под руководством профессора Берока Кошневиса. Авторы предлагают установить на строительную площадку гигантский 3D-принтер, подключив к нему компьютер с особым программным обеспечением. После этого остаётся лишь обеспечить непрерывную подачу на 3D-принтер бетона. По команде оператора 3D-принтер будет заливать фундамент будущего здания, формировать его стены. Бригаде строителей останется лишь контролировать процесс 3D-печати и укладывать плиты перекрытия на разных стадиях возведения здания.
Применение строительных 3D-принтеров повысит точность возведения зданий и многократно сократит сроки их сдачи. Автоматизация ручного труда позволит сократить численность строительных рабочих и минимизировать риск производственных травм.
При помощи 3D-печати можно возводить дома с уникальными элементами конструкций. 3D печать бетоном будет также полезна для строительства домов в местностях, пострадавших от стихийных бедствий, в бедных развивающихся странах и во всех других случаях, когда требуется за короткое время обеспечить жильём большое количество людей.
Технология новая и имеет как достоинства, так и недостатки: Например закладывать арматуру проблематично, так как печать идет горизонтальными слоями, но выход пока найден созданием двухконтурных стен и межслойной закладкой арматуры, однако в данном случае стены получаются достаточно широкими. Также стоимость оборудования пока малая, и не все готовы инвестировать в проект и оборудование.
В настоящее время концепция строительства зданий при помощи 3D-принтеров уже заинтересовала несколько крупных строительных компаний, которые готовы использовать данную технологию на практике. В ближайшем будущем использование 3D-принтеров в строительстве станет реальностью. По самым смелым замыслам 3D-принтеры можно будет использовать не только для строительства небольших коттеджей, но и для возведения небоскрёбов.
