Запись 22. Профилактика работы блока стеклоподъемников и стекла.

С центровочными кольцами вроде разобрались, всем спасибо. Хотя спокойнее от этого не стало. 😅

Еще сегодня снял карту водительской двери, чтобы глянуть откуда взялась такая адская полоса протертости по центру стекла и привести в порядок кнопку водительского стеклоподъемника. Кнопка перестала фиксировать режимы работы из-за того, что стала нажиматься с заметным усилием и положение стекла иногда приходилось ловить несколько раз.

Процесс снятия карты описан уже тысячу раз, будет 1001. Сначала снимаем заглушку ручки открывания двери и наружную часть ручки закрывания. Для снятия в заглушке имеется специальная прорезь вверху, но у меня так поддеть ее не получилось, зато отлично получилось поддеть от механизма ручки предварительно ее «открыв».

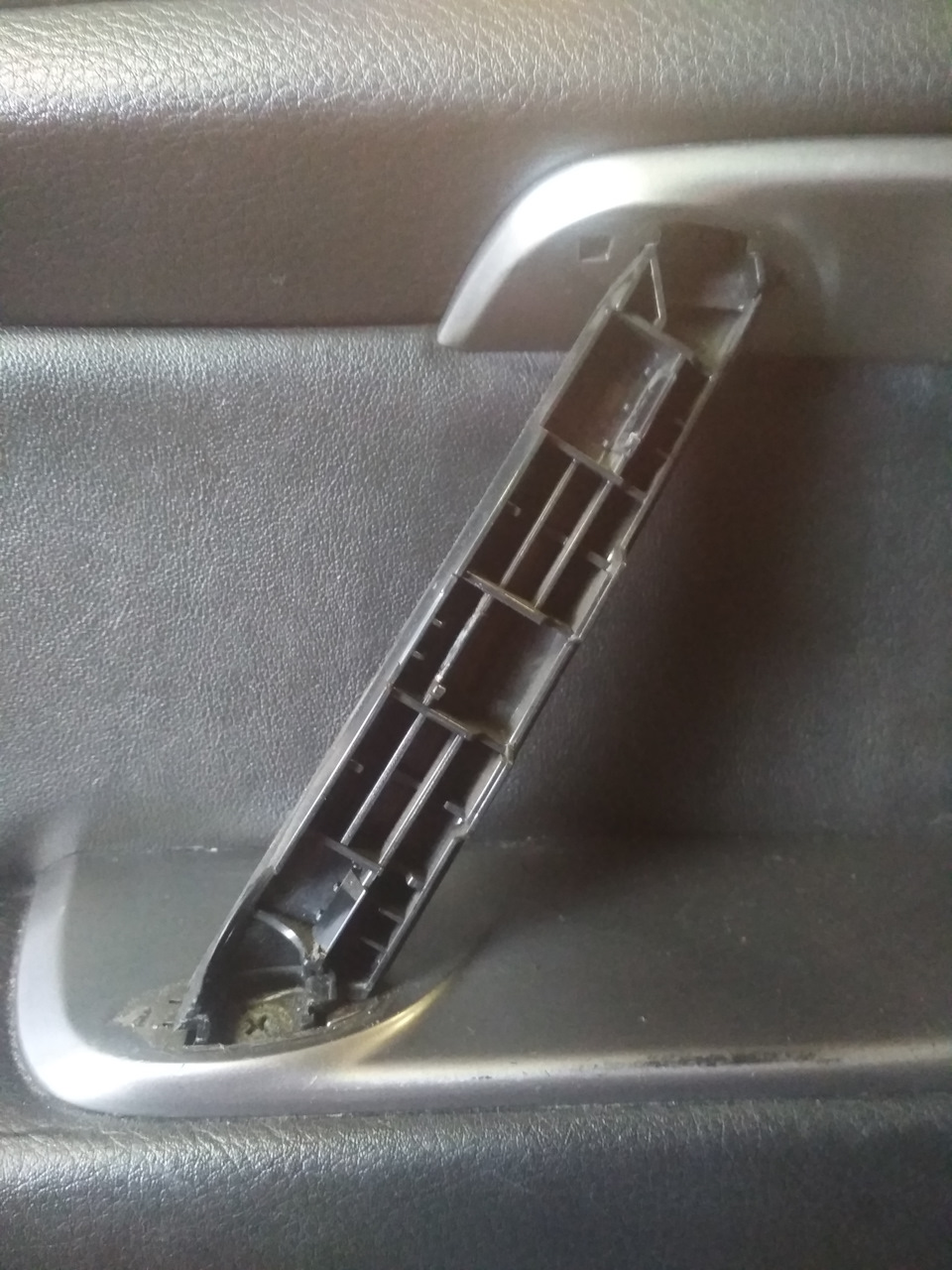

Наружную часть ручки закрывания двери снимаем снизу с левой стороны, тянем на себя с хорошим усилием, но аккуратно.

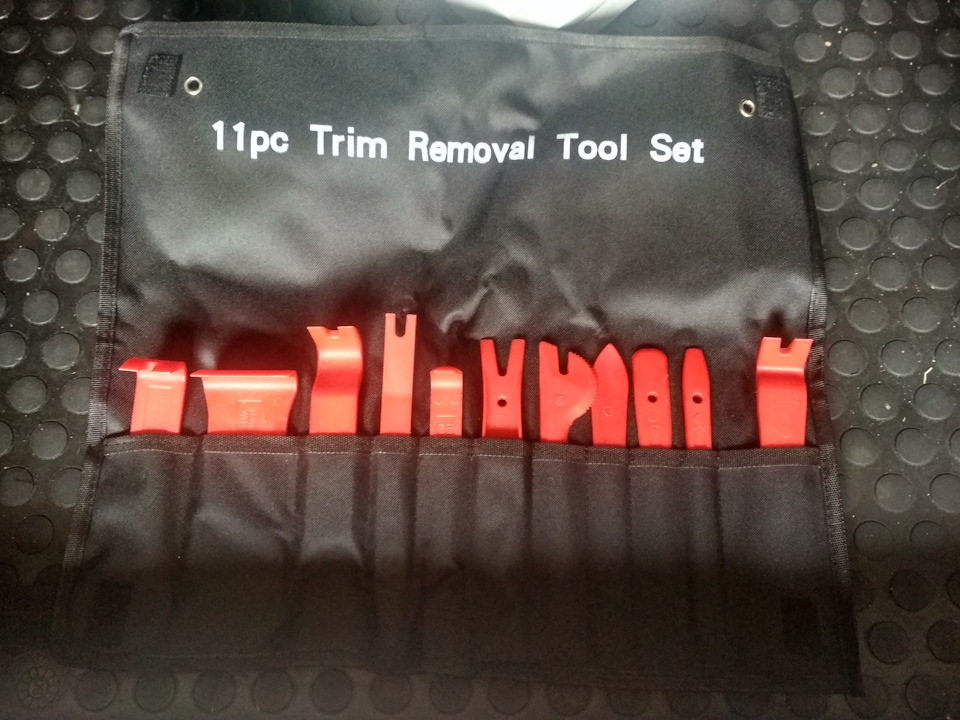

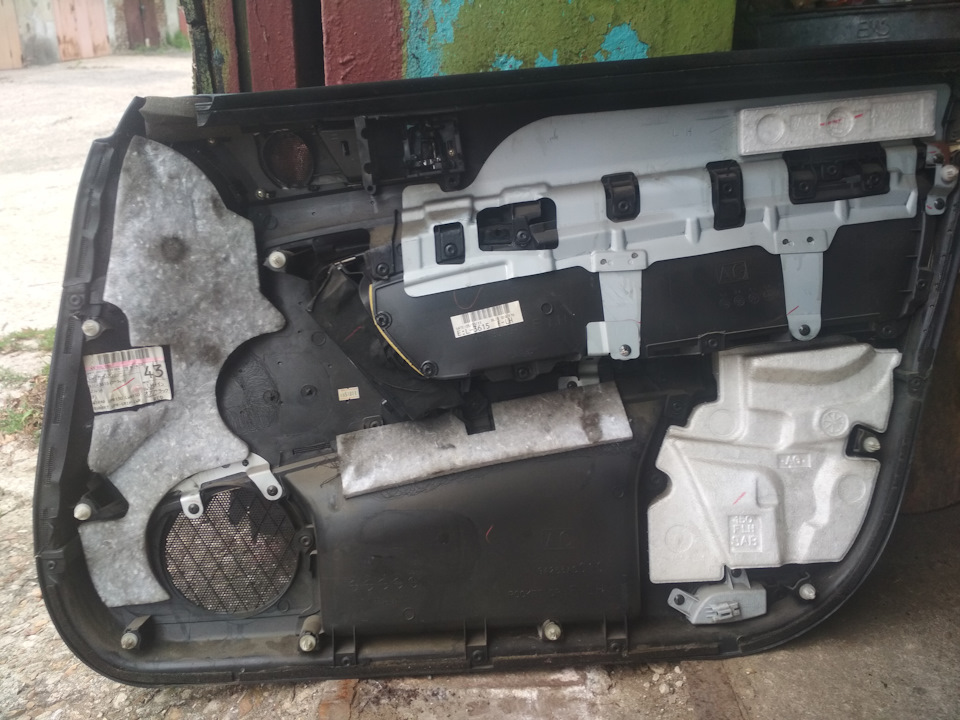

Затем с левой стороны карты поддеваем лопаточкой и тянем на себя пока не начнут отстегиваться клипсы по всему ее периметру, кроме верхней части, карта сходит вверх. Также снимаем заглушку двери у зеркала.
Затем отстегиваем тросики открывания (они очень удобно снимаются и ставятся обратно), отстегиваем фишки блока стеклоподъемников и габарита.

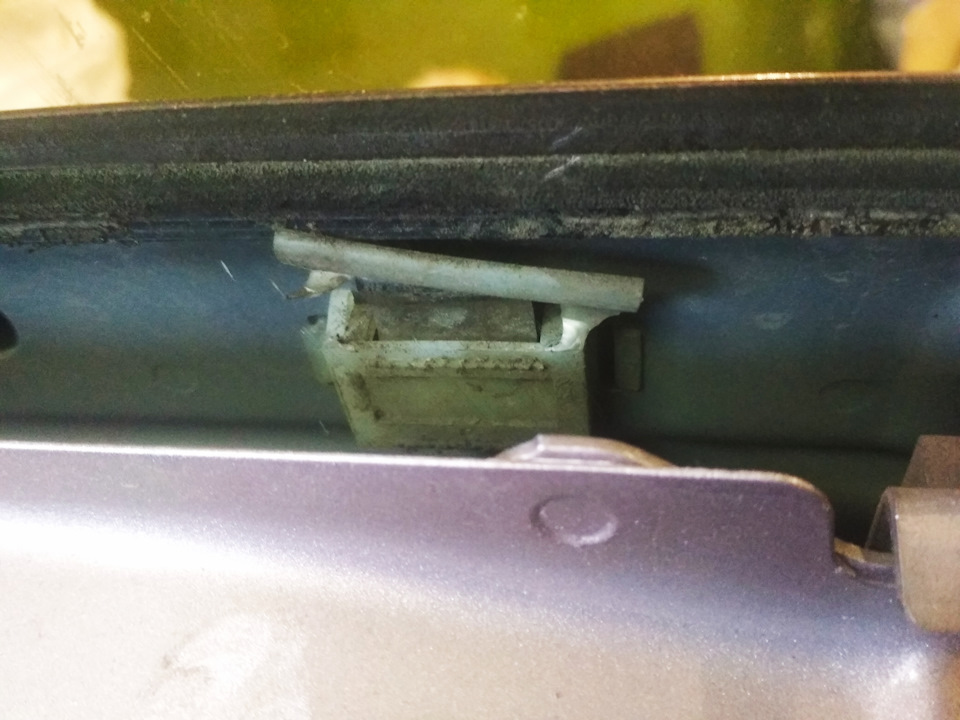

После снятия карты обнаружилось, что дело не в бархотке, а в сломаной пластиковой направляющей.

Т.к. замены ее у меня пока нет, то разбирать дальше тут я не стал. Зафоткал детальку, чтоб потом найти, еще нужно новое стекло и бархотки. Когда все куплю, тогда и заменю разом.

Переходим к блоку.
Блок стеклоподъемников крепится к карте пятью винтами: сверху и снизу два и один на крюке. И почему-то у меня был обклеен тканевым скотчем, я подумал, чтоб защитить от пыли. Вопрос: с завода или самоделка уже?

Источник

Снятие, проверка состояния и установка выключателей управления функционированием электропривода регуляторов стеклоподъемников Субару Легаси

Снятие, проверка состояния и установка выключателей управления функционированием электропривода регуляторов стеклоподъемников

Группа переключателя главной панели управления

В состав главной группы переключателей входит также переключатель электропривода наружных зеркал заднего вида.

1. Отпустите два фиксатора панели главного переключателя на подлокотнике водительской двери автомобиля.

2. Высвободите сборку переключателей из подлокотника и отсоедините от нее электропроводку.

обучение стеклоподъемников субару аутбек

Индивидуальные переключатели пассажирских дверей

1. Отпустите два фиксатора и высвободите панель переключателя из дверного подлокотника.

2. Отсоедините электропроводку и снимите переключатель.

1. Карта проводимости переключателей исправной главной панели представлена в таблице 29.
2. Неисправная сборка подлежит замене

Таблица 29

1. Карта проводимости исправного индивидуального переключателя представлена в таблице 30.
2. Неисправная сборка подлежит замене.

Источник

19.37 Стеклоподъемники с электроприводом

Стеклоподъемники с электроприводом

Режим функционирования стеклоподъемников определяется не только выключателями, но и блоком управления стеклоподъемниками на опоре с дополнительными реле слева под приборной доской.

Функционирование: при включенном зажигании стекло в двери водителя или пассажира рядом с водителем скользит вверх или вниз до упора путем короткого нажатия или отжатия выключателя. При этом движение стекла останавливается, если коротко нажать клавишу в противоположном направлении.

Из соображений безопасности такой комфортный способ включения в задних дверях существует только для спуска стекла.

При выключенном зажигании при нажатии на кнопку все стекла двигаются до упора только вниз. Стекло движется вверх только в том случае, если нажимается клавиша стеклоподъемника.

Защита детей: стеклоподъемники с электроприводом в задних дверях блокируются центральным выключателем в подлокотнике двери водителя.

Противоугонное устройство: если при выключенном двигателе дверь водителя открывается и снова закрывается, все стеклоподъемники отключаются.

Комфортабельное закрытие: во всех автомобилях, где есть стеклоподъемники с электроприводом, они могут одновременно закрываться при закрытии двери водителя и двери пассажира рядом с водителем. Для этого нужно чуть дольше подержать ключ в положении «закрыто». При наличии раздвижной крыши с электроприводом она тоже при этом закрывается.

Защита при заклинивании: Если при подъеме вверх стекло наталкивается на препятствие, то оно сразу начинает движение в обратном направлении и опускается на несколько сантиметров.

Таблица измерительных величин стеклоподъемников

В таблице приведены номинальные величины на примере стеклоподъемника двери водителя (автомобили с четырьмя стеклоподъемниками).

На задних стеклах и в автомобилях с двумя стеклоподъемниками частично проложены провода других цветов (см. сноски).

Источник

водительский стеклоподьемник

Друзья, подскажите что за глюк с водительским стеклоподьемником.
Если поднимать стекло в режиме авто, оно поднимается до конца а затем сразу опускается до середины. Приходится все время останавливать его в конце и по чуть чуть доводить до конца.
Как его обучить или исправить?

Subaru Forester 2012, engine Gasoline 2.0 liter., 280 h. p., AWD drive, Manual — electronics

Comments 22

На бывшей civic была такая детская болезнь, которая лечилась силикониванием направляющих.

Это стеклоподъёмник с защитой от защемления. После отсоединения аккумулятора нужно обучать заново. Процедура обучения написана в книжке, которая лежит в бардачке при покупке машины. Так нужно поднять стекло и удерживать клавишу несколько секунд, затем опустить и тоже самое для нижнего положения. Как-то так…

Позвоните любому официальному диллеру и попросите расскзать…

Набрал в Гугле «обучение стеклоподъемника субару» — и нашёл ответ!

гугл подсказал алгоритм) буду пробовать

Позвоните любому официальному диллеру и попросите расскзать…

Набрал в Гугле «обучение стеклоподъемника субару» — и нашёл ответ!

Все таки электроника это наука о контактах!) разобран, почистил, просиликонил разьемы и все заработало)

Источник

Снятие, установка и регулировка дверных стекол и компонентов стеклоподъемников

Снятие, установка и регулировка дверных стекол и компонентов стеклоподъемников Subaru Legacy Outback

Снятие, установка и регулировка дверных стекол и компонентов стеклоподъемников

Детали установки стекла и компонентов стеклоподъемника передней двери

Усилия затягивания резьбовых соединений, Нм
Т1: 7.35
Т2: 14

Детали установки стекла и компонентов стеклоподъемника задней двери

Усилия затягивания резьбовых соединений, Нм
Т1: 7.35
Т2: 14

Передние двери
Стекло

Снятие и установка

1. Снимите панель внутренней обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
2. Снимите внутреннюю ручку двери (см. Раздел Снятие, установка и проверка компонентов замковых сборок).

3. Снимите внутренние секции стабилизаторов..

4. Снимите дверное зеркало заднего вида (см. Раздел Снятие, обслуживание и установка зеркал заднего вида).

5. Снимите треугольную панель основания зеркала.

6. Активировав электропривод, приведите стекло в соответствующее положение и через сервисные отверстия в дверной панели отдайте две крепежных гайки.

7. Поднимая вверх, извлеките стекло из дверной панели.

Во избежание выхода приводного механизма из зацепления не поднимайте регулятор в закрытое положение после извлечения стекла!

Перед тем как приступать к регулировке стекла удостоверьтесь, что все болты всех регулировочных элементов (стабилизаторы, направляющие, верхний упор) отпущены, а стекло поднято до упора в верхнюю секцию уплотнителя оконного проема.

1. Временно затяните регулировочный болт с одной стороны задней направляющей, зафиксировав его в средней точке вытянутого отверстия в дверной панели.
2. Временно затяните канал В регулятора в положении слегка ниже средней точки вытянутого отверстия.

3. Опустите стекло на 10 ÷ 15 мм и, отжимая верхний край с усилием F = 45 ± 5 Н, прикладываемым в точке, расположенной на вертикали, проходящей посередине между двумя наружными стабилизаторами, прижмите внутренний стабилизатор к поверхности стекла с усилием 10 ± 5 Н и зафиксируйте его в этом положении.

4. Отпустите крепежные гайки и сдвиньте направляющие стекла в соответствующем направлении, добиваясь правильного продольного положения стекла в оконном проеме.

5. Для выравнивания наклона стекла в оконном проеме относительно задней (стоечной) кромки рамы отпустите регулировочную гайку канала В регулятора, затем выставьте стекло, корректируя положение канала В.

6. Для регулировки прижима верхнего края стекла закройте дверь, поднимите стекло в указанное на иллюстрации положение относительно верхней секции уплотнителя. Зафиксируйте стекло в положении, когда его верхний упор слегка касается держателя.

Во избежание нарушения плавности регулировки не наклоняйте кронштейн направляющей к внутренней панели!

8. Действуя в аналогичной манере, отрегулируйте вторую направляющую.

В общем случае обе направляющие должны быть отрегулированы одинаково, однако, иногда может возникнуть ситуация, когда данное правило должно быть нарушено. Тем не менее, следует учесть, что вывод одной направляющей в максимум, а второй в минимум приводит к заметным перегрузкам регулятора при активации стеклоподъемника!

9. Закончив регулировку, затяните крепежные гайки.
10. Удостоверьтесь в отсутствии зазора между передним краем стекла и треугольной панелью опоры зеркала, в случае необходимости отпустите три стяжных болта и подрегулируйте положение панели при помощи нижнего (регулировочного) болта.

Наличие зазора между передним краем стекла и треугольной панель опоры зеркала чревато развитием аэродинамического шума при высоких скоростях движения.

11. Закончив, затяните весь крепеж.

4. Рассоедините контактный разъем электропроводки, отпустите четыре болта и две гайки крепления регулятора к дверной панели.

5. Отпустите три винта крепления электромотора и снимите сборку регулятора.

6. Удостоверьтесь в исправности вращения электромотора в обоих направлениях при подаче на него напряжения от батареи (для смены направления вращения поменяйте полярность подключения).
7. Установка производится в обратном порядке.
8. В заключение отрегулируйте положение стекла в оконном проеме (см. выше).

Детали установки стекла и компонентов стеклоподъемника передней двери показаны на иллюстрации.

1. Снимите панель внутренней обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
2. Снимите стабилизаторы.
3. Активировав электропривод, приведите стекло в соответствующее положение и через сервисные отверстия в дверной панели отдайте две крепежных гайки.

4. Отпустите два крепежных винта и снимите нижнюю секцию уплотнителя и извлеките стекло из дверной панели.

Регулировка производится в манере, аналогичной описанной выше для стекла передней двери с учетом геометрической отличий и отсутствия зеркала заднего вида.

Сборка регулятора с приводным электромотором
Снятие и установка

4. Удерживая винты отверткой, отпустите гайки крепления передней направляющей.

5. Снимите переднюю направляющую.

6. Рассоедините контактный разъем электропроводки, отпустите четыре болта и две гайки крепления регулятора к дверной панели.

7. Отпустите три винта крепления электромотора и снимите сборку регулятора.
8. Удостоверьтесь в исправности вращения электромотора в обоих направлениях при подаче на него напряжения от батареи (для смены направления вращения поменяйте полярность подключения).
9. Установка производится в обратном порядке.
10. В заключение отрегулируйте положение стекла в оконном проеме (см. выше).

Источник
