Инструкция по прошивке ВАЗ, вступление

Всем привет, любителям чип-тюнинга ВАЗ!

Ты хочешь чтобы твой тазик валил? Хочешь чтобы после установки спортивного распредвала, ресивера, выхлопа, расточки ГБЦ твой таз поехал на эти деньги которые ты в него вложил? Не хочешь отдавать бешеные деньги за онлайн откатку, или у тебя нет в городе толкового настройщика с прямыми руками или ты просто хочешь начать прошивать свою машину самостоятельно! Тогда читай дорогой друг, будет интересно, поделюсь с тобой своим опытом. Многие люди меня спрашивают, как прошить, что скачать, как подключить, как откатать прошивку. На все эти вопросы я постараюсь ответить. Вот я и решил написать подробную инструкцию, как я это делаю, потому что смог получить реальный результат после проделанной работы с прошивкой своей тринашки — 9 секунд до 100 км/ч, до прошивки — 12 сек! Чувствуете разницу? И это простой 8ми клапанный мотор. Дальше больше, с 8кл мотора мне удалось выжать 6.31 до ста и 14.66 квотер.

Сразу говорю, чтобы настраивать, нужно включать голову и халявы не будет! Тот, кто хочет пальцем в небо заливать готовые прошивки, попрошу проходить мимо. Хочу просто от души поделиться с людьми своим опытом, чтобы каждый смог повторить такое непростое дело. Может кто-то подумает, вот глупец, разглашает секреты настройки, на которых можно зарабатывать деньги. Сразу говорю, это просто моё хобби, увлекаюсь настройкой моторов и автомобилями. Умею собирать моторы, настраивать моторы и конечно программировать. По специальности я магистр информационных системы и технологий.

Итак, кому интересно, приступаем к настройке ВАЗ 2108 со следующей конфигурацией мотора:
1. Мозги январь 7.2.
2. Мотор 21083.
3. Низ сток, поршни сток, шатуны сток.
4. Пиленая ГБЦ калина 21083.
5. Лёгкие Т-образные клапана впуск 32, выпуск 30.
6. Металлическая Гранта прокладка.
7. Расточен стандартный ресивер по прокладке.
8. Расточен стандартный выпускной коллектор по прокладке.
9. Распредвал Нуждин 10.93 с фазой 282, клапана открыты на 2,1 мм в перекрытии.
10. Дроссельная заслонка 54мм.
11. Фильтр воздушный сток, с холодным забором воздуха.
12. Форсунки сток.
13. Бензонасос сток.
14. Модуль зажигания сток.

Задача, настроить индивидуальную прошивку под этот конфиг, чтобы наш тазик не поехал, а полетел! Что нам понадобиться?

1. Кабель для диагностики и прошивки, я купил его тут, привезли по почте в течении 10 дней. (rd-lab.ru/eshop/product_i…p?cPath=32&products_id=44)
2. Желание настроить машину, не боятся, делать всё аккуратно, прямые руки и светлая голова.
3. Ноутбук.

Букв будет много, с моими рассуждениями, поэтому разбиваю инструкцию на несколько частей:

Следим, буду постепенно выкладывать информацию!

Ну и для интереса, видос. В сырую погоду вечером прохожу поворот на набережной Ижевска под 100км/ч на 3й передаче, не повторяйте такого!

Источник

Самостоятельная диагностика и прошивка ЭБУ. На примере Январь 5.1

Для самостоятельной диагностики сейчас стали популярны K-Line, Wi-Fi и Bluetooth адаптеры. Последние могут только диагностировать ЭБУ. Для программирования используется K-Line адаптеры.

Подходит для диагностики, программированию ЭБУ, откатки по логам.
Возникли сложности с установкой драйверов. Те драйвера на диске который шел в комплекте с адаптером отказались работать с ним.В итоге из интернета были скачаны и установлены драйвера для чипа CH340T. Для этого пришлось разбирать адаптер и смотреть маркировку чипа а под него уже скачивать драйвера. Так же следует в настройках программ нужно ставить тот порт и скорость на котором висит адаптер. Адаптер начал распознаваться проблема решена.

Прошивка ЭБУ.
Для этого потребуется:
— K-line адаптер
— Программа для прошивки (я пользуюсь CombiLoader_2.1.8 )
— Шнур для подключения адаптера к ЭБУ (не обязательно)
— Аккумулятор или преобразователь на 12V (не обязательно)
— Так же если что то хотите поменять в прошивке нужна программа редактирования (я пользуюсь CTP 3.21 ) (не обязательно)
Весь софт бесплатен и свободном доступе в интернете.

Для его изготовления шнура использовал колодку 16 Pin OBD II, тумблер, клеммы 2.8мм, термоусадка, крокодилы и пару метров проводов.

ОСТОРОЖНО: при попытке установить связь с ЭБУ, в котором находится прошивка, защищенная от считывания, содержимое этой прошивки будет потеряно! Восстановить исходную прошивку будет невозможно. У меня как раз была залита такая прошивка и она стерлась при попытке подключения. Пришлось заливать заводскую серийную прошивку.

Комментарии 18

Подскажи на счет самообучения. В установках прошивки количество циклов самообучения что написано, сколько их? И после завершения этого периода самообучения он начнется заново, или процесс самообучения завершится?

Существуют 2 таблицы памяти обучения:

TABKF — используется в том случае, если нет продувки адсорбера
TABKFADS — используется в режиме продувки адсорбера

Коэффициент регулирования запоминается в таблице, если система зафиксировала 4 устойчивых переключения уровня сигнала ДК при изменении текущего KP на величину +/- Шага изменения KP при переходе.

Корректировка значения в памяти обучения происходит только в стационарных условиях, когда режимная точка находится в зоне

(FREQ +/- Допуск на стационарность для обучения; GBC +/- Допуск на стационарность для обучения)

где:
FREQ — квантование оборотов на 16
GBC — квантование расхода воздуха на 16

в течение времени Число стабильных циклов для обучения.

Таблицы памяти обучения корректируются в режимной точке следующим образом:

TABKF = TABKF + KP
TABKFADS = TABKFADS + KP

в других точках также производится коррекция:

TABKF[i, j] = TABKF + KP * KLAM / MAX

где:
TABKF[i, j] — соседняя ячейка в таблице (по оборотам)
TABKF — текущая ячейка
KP — текущий коэффициент регулирования
KLAM — Градиент таблицы обучения
MAX — максимальное отклонение режимной точки, для которой просчитывается новое значение от текущей

Новая коррекция таблиц TABKF и TKFADS запрещается, пока не прошла текущая коррекция. Время коррекции составляет 256 ячеек * 20мс = 5.12 cек.
Градиент таблицы обучения – определяет степень изменения соседних точек в памяти обучения. от него зависит на сколько далеко точки соседние будут корректироваться.

Источник

Поменял ЭБУ и прошил

Начну с того, что я загорелся идеей самому менять прошивки на машине и выбрать наиболее подходящую для меня. Откатывать в онлайне конечно может и получше, но тут сам, плюс не надо тратить деньги, плюс вряд-ли у нас нашлись бы спецы. Да и на стоковый движок, как мне кажется достаточно толковых прошивок.

Поискал я на просторах интернета k-line адаптеры. В основном были ценой от 900-1000 и выше, тратиться особо желания нет. Нашел, что производитель БК штат клепает еще и к-лайн адаптеры (клепает правда для обновления ПО на бортачах, но для прошивки они тоже подходят) захожу на сайт и вижу, что цена то 480 рубликов ну плюс доставка почтой 250, плюс доплата за первый класс отправления около 30 рублей, что-ли.
Заказал, подождал недельку, получил, оплатил наложенным платежом 850р. (за перевод еще комиссию взяли). Потом посмотрел адаптер, положил его в бардачок и забыл про него.

Съездил в субботу к нему, переставил ЭБУ, проверил что заводится и реагирует на газ, отдал свои, расплатился и поехал обратно. Что по ощущениям: динамика примерно та же, только подхват сместился с 2700-3000 на около 2000-2500 оборотов. Расход по БК сразу пополз вниз ( за сутки упал с 17.3 до 14.5) и до сих пор снижается, сразу скажу, что расход такой примерно и был (еще одна причина замены мозгов).

Сегодня с прокатился по магазинам, купил 5шт маленьких клемм «мама», упаковку термоусадки различных цветов и размеров и две кнопочки-качельки (вкл-выкл). Приехал домой и начал собирать провод для прошивки. Накидал схему на бумаге, чтоб было понятней.

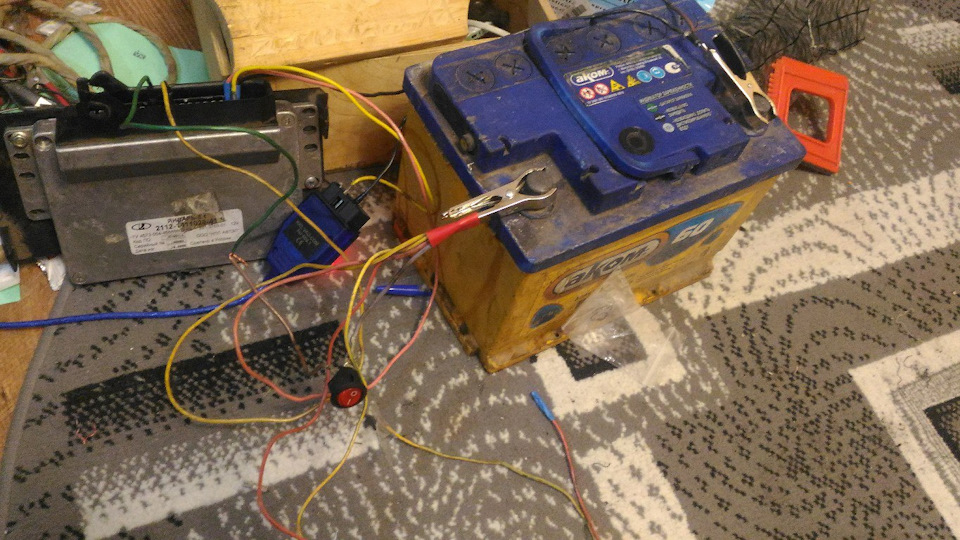

Собрал, попробовал подключить ЭБУ.

Программа ChipLoader распознавала ЭБУ, но никак не хотела считывать старую прошивку. После чего я обратил внимание, что в одних статьях говорят подавать + на 37 разъем, а в других про это ничего не говорят. Поставил мозги в машину и поехал за еще одной «мамкой». Съездил, приделал к моему «прошивочнуму» жгуту проводки. Пробую — опять то же самое.
Потом я поменял скорость связи с ЭБУ в настройках программы и настройках COM-порта (то есть адаптера) и все заработало.
Скачал старую прошивку, которая распозналась как «…», залил новую «j5e07g26» которую скачал с сайта чиптюнер.ру. На нее обещали сказочный расход 8.7 по городу зимой… ну посмотрим.

Ощущения от прошивки: при температуре 30-60 градусов машину слегка подергивает из-за сниженных оборотов прогрева в этом промежутке. Тяга на оборотах тысяча-полторы увеличилась, из-за чего стало можно трогаться с меньшей перегазовкой и более мягко. Динамика примерно та-же, что и была с предыдущей на январе, но реакция на газ стала более резкой (напоминает реакцию на карбюраторной машине) что в принципе радует. Расход засек вчера вечером, посмотрим что получится.

Источник

Прошивка ЭБУ Январь 5.1

Всем привет! Сегодня решил перепрошить свой блок, делал уже раз 10 точно, но для наглядности всего процесса хочу показать это вам. Нам понадобится адаптер VAG-COM 409 который можно заказать из Китая или купить у местных барыг, сам ЭБУ, АКБ 12В или другой источник питания. Перед прошивкой необходимо собрать некий кабель для прошивки, согласно схеме прошивки Января 5.1, 5.1.1 или 5.1.2(схема прошивки не отличается и едина для всех Январей 5.1).

37 контакт нужно использовать, если ваш Январь 5.1 новой аппаратной реализации(прошивка начинается на А). У старой аппаратной реализации прошивки начинаются на J и в этом случае 37 контакт использовать не нужно.

27 контакт(имитация зажигания) подключаем через тумблер(кнопку). Все клеммы следует изолировать или на термоусадку.

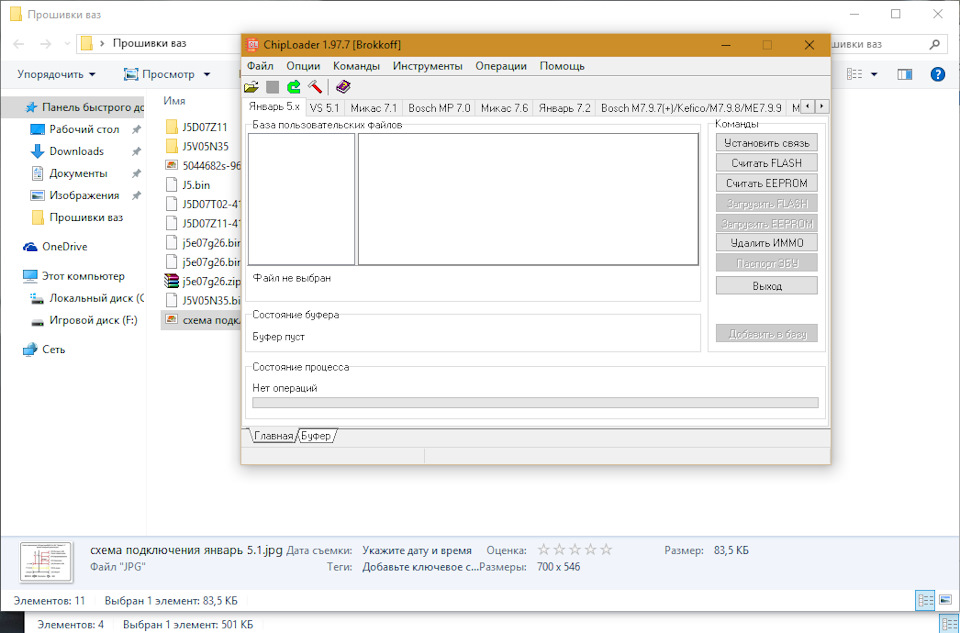

Прошивать можно или через Combiloader или ChipLoader(я использовал 2 вариант)

Нажимаем на тумблер, подаем + на 27 контакт и нажимаем Установить связь в программе.

Сохраняем старую прошивку нажимаем считать FLASH, после чего Файл—>Сохранить. Если хотим залить новую, клацаем Файл—>Открыть. Выбираем прошивку. Нажимаем загрузить FLASH, дожидаемся окончания операции, отключаем питание от ЭБУ.

После каждой операции нужно нажимать на кнопку и переключать тумблер, после чего заного нажимать установить связь. Перед тем как подавать питание на ЭБУ, все внимательно перепроверьте и подключать только согласно схеме. Контакты на ЭБУ подписаны с краев цифрами. Ничего сложного нет.
Всем удачи!

Источник

Прошивка ваз 2110 8 клапанов своими руками

Прошивка ВАЗ 2110 является просто необходимой процедурой для тех автолюбителей, кто ценит быстрое и динамичное управление транспортным средством. Однако возникает вопрос: доверить такое дело специалистам или же выполнить всю работу самостоятельно?

Однозначного ответа нет, поскольку специалисты предоставляют кое-какие гарантии на свои услуги, хотя хорошего мастера еще предстоит поискать. При этом обойдется все владельцу транспортного средства относительно недешево. А вот самостоятельная смена «мозгов» автомобиля позволяет значительно сэкономить и не переживать по поводу того, что любимый «железный друг» попадет в ненадежные руки.

Но за такое дело рекомендуется браться тем автолюбителям, которые хоть немного представляют сложность и важность предстоящей процедуры. И вот здесь вам поможет, если уж вы решились осуществить все собственноручно и приобрести новый опыт, подробная инструкция и полезные советы относительно того, как правильно прошить ВАЗ 2110 своими руками.

Полезные рекомендации

Для придания машине современного вида необходимо в первую очередь определиться, какая прошивка необходима, после чего найти ее в интернете и, соответственно, скачать. При желании прошить ВАЗ 2110 инжектор следует определиться, а действительно ли такая установка будет иметь смысл. Также запомните, что в случаях поломки заводских опций вам будет предоставлена информация об ошибке в выдаче данных.

Прежде чем устанавливать новую закачанную программу, следует в обязательном порядке проверить, не стоит ли на авто заводская прошивка, которая зачастую предусматривает отключение определения пропусков воспламенения. При наличии такой опции на автомобиле дальнейшие действия касательно перепрошивки не потребуются.

При этом нужно проверить и тип заводской установки, что можно осуществить следующим образом: используя сканматик, следует проверить диагностику, что позволит определить системную комплектацию вашей машины. Если у вас не получилось найти необходимый тип доступной прошивки, вам потребуется посетить специализированный магазин, где продается крышка и ДФ.

После такого приобретения вам необходимо будет лишь правильно воткнуть штифт на распредвал, подключить адаптер и внимательно отслеживать его параметры, ведь адаптер в основном работает в режиме реального времени. При возникновении ошибки в ходе установления связи с электрическим блоком управления прошивку мозгов на ВАЗ 2110 вряд ли получится выполнить собственноручно.

Если же такой ошибки не возникнет, необходимо будет загрузить в ЭБУ подобранную и ранее скачанную программу для 2-режимной прошивки, например, которая предназначена для возможного использования режимов Эконом и Спорт. Затем следует заняться доработкой ЭБУ — добавить аккуратно к его разъему провод, который позволит осуществить заземление на массу при последующих переключениях режима.

Описание способов прошивки

Можно, конечно, отдать автомобиль в сервис, где за определенную плату все сделают профессионалы. Но если имеется небольшой опыт работы с электроникой, можно прошить ВАЗ 2110 самостоятельно 2 разными способами. Рассмотрим подробнее каждый.

В сравнении с первым способом, вторую рассмотренную процедуру осилят лишь те, кто имеет навыки управления с паяльником и микросхемами, поскольку предстоит разбирать ЭБУ и часть проводов припаивать к контактам микросхемы. Только после этого прошивка, как и в первом способе, заливается в память электроблока.

Всем привет, любителям чип-тюнинга ВАЗ!

Ты хочешь чтобы твой тазик валил? Хочешь чтобы после установки спортивного распредвала, ресивера, выхлопа, расточки ГБЦ твой таз поехал на эти деньги которые ты в него вложил? Не хочешь отдавать бешеные деньги за онлайн откатку, или у тебя нет в городе толкового настройщика с прямыми руками или ты просто хочешь начать прошивать свою машину самостоятельно! Тогда читай дорогой друг, будет интересно, поделюсь с тобой своим опытом, хоть и не очень большим. Многие люди меня спрашивают, как прошить, что скачать, как подключить, как откатать прошивку. На все эти вопросы я постараюсь ответить. Вот я и решил написать подробную инструкцию, как я это делаю, потому что смог получить реальный результат после проделанной работы с прошивкой своей тринашки — 9 секунд до 100 км/ч, до прошивки — 12 сек! Чувствуете разницу? И это простой 8ми клапанный мотор.

Сразу говорю, инструкция для новичков, таких же как и я! Для простых пацанов и конечно же милых девушек нашей огромной страны, желающих самостоятельно освоить чип-тюнинг)) Ха-ха-ха, таких я еще не встречал, надеюсь повстречаю, когда-нибудь) Одну только знаю, которая разбирается и может клапана притирать) Ладно, первым делом ЧИП-тюнинг, девушек потом прокатим с ветерком, обязательно!

Хочу просто от души поделиться с людьми своим опытом, хоть и не очень большим, чтобы каждый смог повторить такое непростое дело! Может кто-то подумает, вот глупец, разглашает секреты чиповки, на которых можно зарабатывать деньги. Сразу говорю, это просто моё хобби, увлекаюсь машиной. А хороший инженер специалист и так сможет заработать! Умею крутить гайки, а как руки дошли до прошивок, то меня уже не оторвать. По специальности я инженер-программист-сетевик. Просто грех не попробовать прошить свою тринашку.

Итак, кому интересно, рассмотрим откатку прошивки на моём примере. Дана машина ВАЗ 2113 со следующей конфигурацией мотора:

1. Мозги январь 7.2.
2. Мотор калиновский, 1.6.
3. Низ сток, поршни сток, шатуны сток.
4. Пиленая ГБЦ калина 11183, расточенная (не знаю на сколько, прилично).
5. Лёгкие Т-образные клапана впуск 32, выпуск 30.
6. Металлическая Гранта прокладка.
7. Расточен стандартный ресивер по прокладке.
8. Расточен стандартный выпускной коллектор по прокладке.
9. Распредвал Нуждин 10.93 с фазой 282, клапана открыты на 2,1 мм в перекрытии.
10. Дроссельная заслонка 54мм.
11. Фильтр воздушный сток, с холодным забором воздуха.
12. Форсунки сток.
13. Бензонасос сток.
14. Модуль зажигания сток.

Задача, настроить индивидуальную прошивку под этот конфиг, чтобы наш тазик не поехал, а полетел! Что нам понадобиться?

Букв будет много, с моими рассуждениями, поэтому разбиваю инструкцию на несколько частей:

Следим, буду постепенно выкладывать информацию!

Ну и для интереса, видос. В сырую погоду вечером прохожу поворот на набережной Ижевска под 100км/ч на 3й передаче, не повторяйте такого!

Работа с даными блоками управления осуществляется вкладкой MIKAS 11/M73A или J72+/M73I.

MIKAS 11/M73A — только блоки управления M73 производства АВТЕЛ с ПО А308ХХХХ, А317ХХХХ, А373ХХХХ(далее ЭБУ M73A ).

J72+/M73I — все остальные блоки блоки управления январь J72+/М73 (далее ЭБУ M73I ).

Для данных ЭБУ поддерживаются следующие операции:

SMS Enigma — программа для декрипта прошивок

Скачать прошивки на ЭБУ М73

Прошивки от Ледокола на ВАЗ с ЭБУ М73.

На всех прошивках снижен расход, добавилось динамики, стал мягче работать двигатель во всем диапазоне оборотов.

Убран провал при резком дросселе во всех прошивках.

На прошивках 1.5 8кл, отключен датчик фаз!

Версии LR — комплектация ЕВРО 2.

Версии LX — комплектация ЕВРО 0.

Программирование блока классики прошивкой I327LR09_v7.2, рекомендуется проводить следующим образом:

Записать FLASH, потом записать чистый EPROM (прилагается), подключить эбу к автомобилю, включить зажигание, сразу сделать сброс с инициализацией, выключить зажигание, включить зажигание, завести двигатель, дать поработать 2-3 минуты, заглушить двигатель, дождатся отключения главного реле, включить зажигание, завести двигатель, регистратор активирован.

Если регистратор активирован-значит программирование успешно и блок будет работать точно по выставленным калибровкам,сразу упадет расход!

Процедуру активации регистратора следует проводить только при замене прошивки на I327LR09_7.2.
