пожарный лабиринт для тренировок
«Лабиринт»

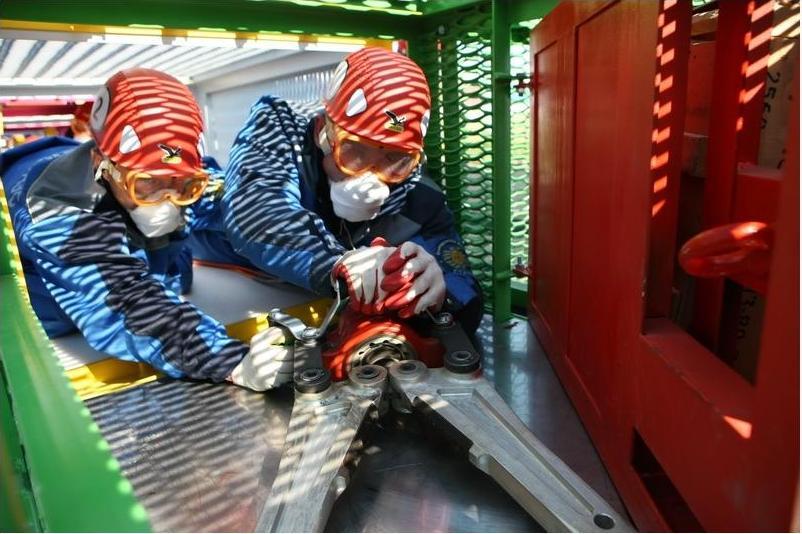

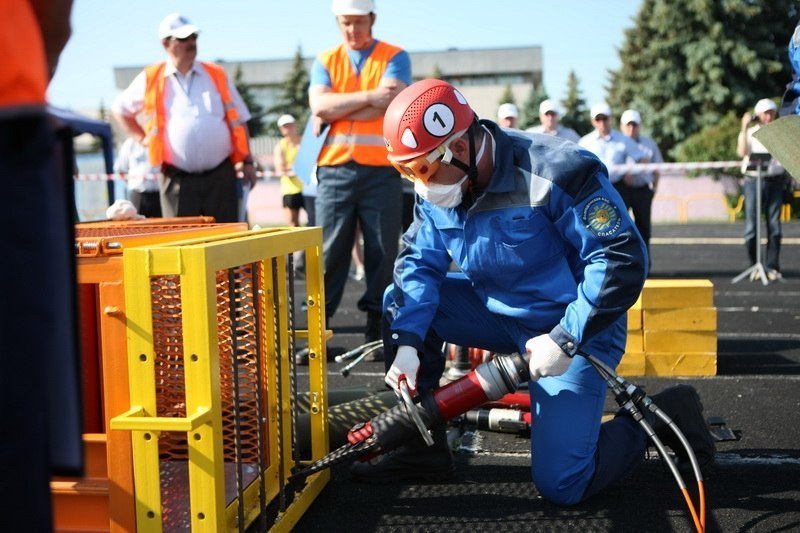

Тренажер универсальный «Лабиринт» предназначен для подготовки газоспасателей с целью повседневного обучения приемам и способам работы с механизированным аварийно-спасательным инструментом в стесненных условиях со сложной обстановкой (задымленность, физические препятствия, угроза обрушения, завалы и пр.). Разработан в соответствии с ТУ 807213938996367-2014.
Секция выполнена в виде прямоугольного параллелепипеда со съемными боковыми стенками и потолком.
Размеры секции Д х Ш х В: 1300х900х700 мм, размеры прохода Ш х В: 800х600 мм.
Размеры основной части секции Д х Ш х В: 1300х1200х700 мм, размеры прохода Ш х В: 800х600 мм.
Секция выполнена в виде прямоугольного параллелепипеда со съемными боковыми стенками.
Размеры секции Д х Ш х В: 1300х900х2200 мм, размеры прохода Ш х В: 800х600 мм.
Секция выполнена в виде двух соединенных между собой прямоугольных параллелепипедов со съемными боковыми стенками и потолком. Параллелепипеды представляют собой две части: основную и вспомогательную, которые крепятся между собой болтами.
Размеры основной части секции Д х Ш х В: 1300х900х700 мм, размеры прохода Ш х В: 800х600 мм.
Секция выполнена в виде двух соединенных между собой прямоугольных параллелепипедов со съемными боковыми стенками и потолком. Параллелепипеды представляют собой две части: основную и вспомогательную, которые крепятся между собой болтами.
Размеры основной части секции Д х Ш х В: 1300х900х700 мм, размеры прохода Ш х В: 800х600 мм.
Сменная технологическая кассета.
Сменная технологическая кассета выполнена в виде прямоугольного параллелепипеда.
Размеры кассеты Д х Ш х В: 160х900х700 мм, размеры прохода Ш х В: 800х600 мм.
На боковых стенках кассет установлены ручки для перемещения кассет.
Сменная технологическая кассета выполняет роль физического препятствия:
арматура вертикальная и горизонтальная, кирпичная кладка, укрепленная сеткой, брус (бревно) толщиной 160 мм, лист фанеры толщиной 10 мм. Для каждого физического препятствия изготавливаются отдельные кассеты, имеющие приспособления для жесткого крепления в них препятствия.
Тренажер «Лабиринт»
Т0842

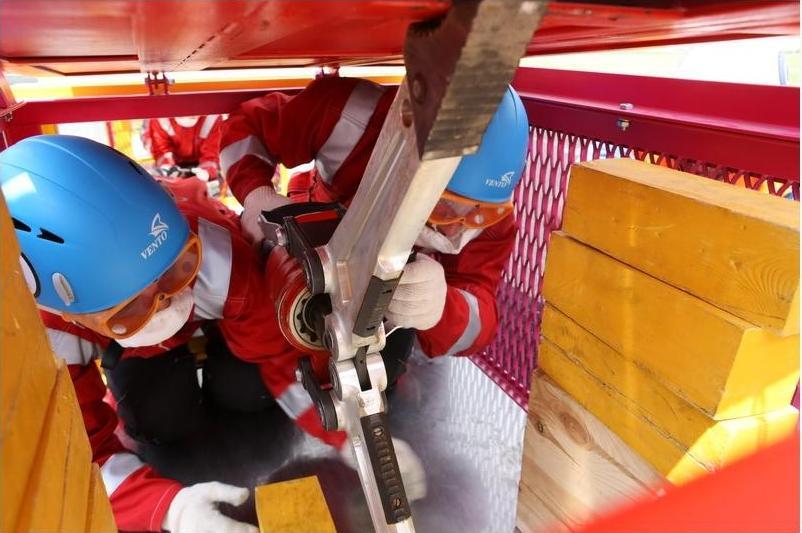

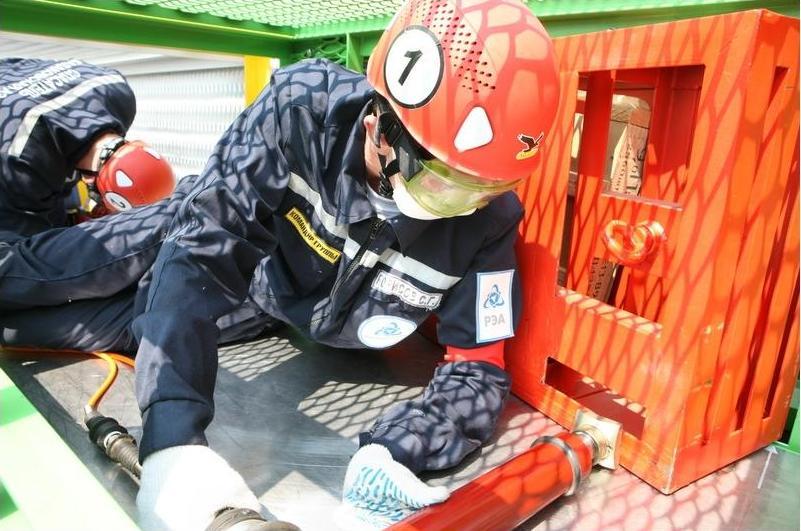

Тренажер «Лабиринт» (далее – тренажер) предназначен для подготовки сотрудников МЧС к спасательным операциям в стесненных условиях (физические препятствия, угроза обрушения, завалы и пр.) с использованием аварийно-спасательного инструмента.
Перечень спасательных операций, которые реализованы в тренажере:
Тренажер представляет собой набор модульных стальных конструкций с возможностью их механического соединения для формирования полосы препятствий. По исполнению конструкции тренажер подразделяется на секции-препятствия и проходные секции. В стыках между любыми секциями предусмотрена возможность монтирования сменных технологических кассет с физическими препятствиями, требующих использования гидравлического инструмента различного типа для проделывания в них прохода.
Секции (проходные и секции-препятствия) соединены между собой с возможностью быстрой замены сменных технологических кассет. Секции-препятствия, входящие в состав тренажера, располагаются в линию, чередуясь секциями проходными, с размещением между ними сменных кассет, внутри которых жестко крепятся физические препятствия (стальная арматура, бревно, кирпичная кладка, фанера). Секции-препятствия и секции проходные имеют съемные боковые стенки и потолок. Пол проходных секций и секций-препятствий выполнен из листовой нержавеющей стали толщиной 3 мм. Каждый элемент тренажера (проходная секция, секция-препятствие, сменная кассета) окрашен в разную цветовую гамму для лучшей идентификации.
Стандартный комплект поставки:
Сменная технологическая кассета:
Также в состав тренажера входят следующие изделия, материалы и инструмент:
По желанию заказчика количество секций, технологических кассет и препятствий в сменных кассетах может быть изменено.
Общие технические характеристики тренажера:
Технические характеристики элементов тренажера:
Секция выполнена в виде прямоугольного параллелепипеда со съемными боковыми стенками и потолком. Пол закладной – лист нержавеющей стали толщиной 3 мм.
Секция выполнена в виде 2 прямоугольных параллелепипедов (основная и вспомогательная части) со съемными боковыми стенками и потолком. Крепление частей между собой выполнено болтами. Пол выполнен из листа нержавеющей стали толщиной 3 мм. На боковых гранях каркаса основной части секции сверху и снизу, вблизи торцевых граней каркаса располагаются проушины для жесткого соединения с другими секциями талрепами. Секция-препятствие «Плита» снабжается грузом («плитой») в виде прямоугольного параллелепипеда с вертикальной осью вращения, совпадающей с одной из граней параллелепипеда. Ось вращения находится вблизи одной из боковых стенок секции. На стенке, противоположной оси вращения, установлены упоры для работы с инструментами. На стенке с упорами имеется конструктив, к которому крепится лебедка возврата груза («плиты») в исходное положение (проход сквозь секцию перекрыт «плитой»). «Плита» выполнена в виде короба-параллелепипеда, направляемого грузом – кирпичами, блоками, бутылями с водой. Также предусмотрен конструктив, предотвращающий выпадение груза.
Секция-препятствие «Упавшая плита»
Секция выполнена в виде прямоугольного параллелепипеда со съемными боковыми стенками. На боковых гранях каркаса секции сверху и снизу, вблизи торцевых граней каркаса располагаются проушины для жесткого соединения с другими секциями. Пол выполнен из листа нержавеющей стали толщиной 3 мм. Секция по длине соответствует секции проходной, снабжается грузом («плитой») в виде параллелепипеда, горизонтальная ось качения (вращения) которого совпадает с одной из граней «плиты». Ось качания «плиты» по высоте находится на потолке секции вблизи узкой верхней грани. Сверху секции имеется конструктив для возможности крепления страхующего устройства «плиты» и лебедки для возврата «плиты» в исходное положение. Груз размещен в коробе-параллелепипеде, оборудованном конструктивом, предотвращающим выпадения груза. Грузом служат блоки, кирпичи, бутыли с водой.
Секция выполнена из двух соединенных между собой прямоугольных параллелепипедов со съемными боковыми стенками и потолком. Параллелепипеды представляют собой две части: основную и вспомогательную, которые крепятся между собой болтами. На боковых гранях каркаса основной части секции сверху и снизу, вблизи торцевых граней каркаса располагаются проушины для жесткого соединения с другими секциями. Секция снабжается грузом («плитой»), сдвигаемым в сторону. На стенке, противоположной направлению сдвига «плиты», установлены упоры для работы с инструментами. На этой же стенке имеется конструктив для крепления лебедки, предназначенной для возврата груза («плиты») в исходное положение. «Плита» выполнена в виде прямоугольного короба-параллелепипеда с возможностью наполнения его грузом: кирпичами, блоками, бутылями с водой. Также предусмотрен конструктив, предотвращающий выпадение груза.
Секция выполнена в виде 4 соединенных между собой прямоугольных параллелепипедов со съемными боковыми стенками и потолком. Секция состоит из двух частей: верхней и нижней, крепление частей между собой болтами. Внутри секции расположено препятствие в виде наклонной поверхности, переходящей в горизонтальную поверхность в верхней части. На боковых гранях каркаса нижней части секции сверху и снизу, вблизи торцевых граней каркаса располагаются проушины для жесткого соединения с другими секциями. Пол выполнен из листа нержавеющей стали толщиной 3 мм. Между параллелепипедами верхней части установлена сменная технологическая кассета.
Секция выполнена в виде прямоугольного параллелепипеда со съемными боковыми стенками. На боковых гранях каркаса секции сверху и снизу, вблизи торцевых граней каркаса располагаются проушины для жесткого соединения с другими секциями. Пол секции снабжается препятствием в виде горизонтального рольганга (роликовый конвейер). Секция по длине соответствует секции проходной.
Сменная технологическая кассета
Сменная технологическая кассета выполнена в виде прямоугольного параллелепипеда, имеет приспособления для жесткого крепления к секциям тренажера, а также для жесткого крепления имитаторов физических препятствий внутри пространства кассеты. Сменные кассеты выставляются и вынимаются по направляющим вручную. На боковых стенках кассеты имеются ручки для перемещения. В качестве имитаторов физических препятствий, которые могут быть закреплены в кассете, используются:
• Размеры секции: 180 х 1060 х 700 мм.
• Размеры прохода: 800 х 600 мм.
• Масса секции: не более 70 кг.
Манекен для эвакуации и оказания первой помощи пострадавшему
Манекен представляет собой имитацию тела взрослого человека. Предназначен для отработки различных способов транспортировки, извлечения (вынесения) из завалов, развалин, труднодоступных мест, очагов пожаров и поврежденных автотранспортных средств.
Жилет для утяжеления манекена
Жилет для утяжеления манекена изготовлен из смесовой ткани и имеет карманы под грузы.
Проставка представляет собой деревянный окрашенный брусок, выполненный в форме прямоугольного параллелепипеда. Проставка служит для подставки под инструменты и страховки от падения плиты.
Предназначен для фиксации головы пострадавшего при возможном повреждении шейного отдела позвоночника. Имеет анатомический профиль и фиксируется с помощью застежки типа «контакт».
Носилки ковшовые (ортопедические) для переноски пострадавшего
Носилки являются разъемными, имеют жесткое ложе НКРЖ-ММ. Выполнены из алюминиевого сплава, являются ортопедическими. Необходимы для атравматической перекладки, перемещения и транспортировки пострадавших с травмами позвоночника и конечностей.
Ручная рычажная лебедка
Предназначена для возврата «плиты-препятствия» в исходное положение. Оснащается металлической лебедкой с тросом длиной 2 м и диаметром 5 мм. Имеет двойной храповый механизм, два крюка с предохранительными карабинами.
Ручная барабанная лебедка
Предназначена для возврата плиты секции-препятствия «Обрушающаяся конструкция» в исходное положение и для страховки подъема плиты во время тренировок. Снабжается крюком с предохранительным карабином. Имеет тормоз лебедки.
Полотно изготовлено из натуральной шерсти без применения синтетических материалов. Высокая плотность полотна защищает тренируемых при прохождении физических препятствий (сменные кассеты).
Тренажер «Лабиринт»
Варианты доставки:
Доставка по России:
— СДЭК
— ПЭК
— Деловые линии
— Желдор
Назначение
Тренажер «Лабиринт» (далее – тренажер) предназначен для подготовки сотрудников МЧС к спасательным операциям в стесненных условиях (физические препятствия, угроза обрушения, завалы и пр.) с использованием аварийно-спасательного инструмента.
Перечень спасательных операций, которые реализованы в тренажере:
Тренажер представляет собой набор модульных стальных конструкций с возможностью их механического соединения для формирования полосы препятствий. По исполнению конструкции тренажер подразделяется на секции-препятствия и проходные секции. В стыках между любыми секциями предусмотрена возможность монтирования сменных технологических кассет с физическими препятствиями, требующих использования гидравлического инструмента различного типа для проделывания в них прохода.
Секции (проходные и секции-препятствия) соединены между собой с возможностью быстрой замены сменных технологических кассет. Секции-препятствия, входящие в состав тренажера, располагаются в линию, чередуясь секциями проходными, с размещением между ними сменных кассет, внутри которых жестко крепятся физические препятствия (стальная арматура, бревно, кирпичная кладка, фанера). Секции-препятствия и секции проходные имеют съемные боковые стенки и потолок. Пол проходных секций и секций-препятствий выполнен из листовой нержавеющей стали толщиной 3 мм. Каждый элемент тренажера (проходная секция, секция-препятствие, сменная кассета) окрашен в разную цветовую гамму для лучшей идентификации.
Комплектация
Стандартный комплект поставки:
Сменная технологическая кассета:
Также в состав тренажера входят следующие изделия, материалы и инструмент:
По желанию заказчика количество секций, технологических кассет и препятствий в сменных кассетах может быть изменено.
Секция выполнена в виде прямоугольного параллелепипеда со съемными боковыми стенками и потолком. Пол закладной – лист нержавеющей стали толщиной 3 мм.
Секция выполнена в виде 2 прямоугольных параллелепипедов (основная и вспомогательная части) со съемными боковыми стенками и потолком. Крепление частей между собой выполнено болтами. Пол выполнен из листа нержавеющей стали толщиной 3 мм. На боковых гранях каркаса основной части секции сверху и снизу, вблизи торцевых граней каркаса располагаются проушины для жесткого соединения с другими секциями талрепами. Секция-препятствие «Плита» снабжается грузом («плитой») в виде прямоугольного параллелепипеда с вертикальной осью вращения, совпадающей с одной из граней параллелепипеда. Ось вращения находится вблизи одной из боковых стенок секции. На стенке, противоположной оси вращения, установлены упоры для работы с инструментами. На стенке с упорами имеется конструктив, к которому крепится лебедка возврата груза («плиты») в исходное положение (проход сквозь секцию перекрыт «плитой»). «Плита» выполнена в виде короба-параллелепипеда, направляемого грузом – кирпичами, блоками, бутылями с водой. Также предусмотрен конструктив, предотвращающий выпадение груза.
Секция-препятствие «Упавшая плита»
Секция выполнена в виде прямоугольного параллелепипеда со съемными боковыми стенками. На боковых гранях каркаса секции сверху и снизу, вблизи торцевых граней каркаса располагаются проушины для жесткого соединения с другими секциями. Пол выполнен из листа нержавеющей стали толщиной 3 мм. Секция по длине соответствует секции проходной, снабжается грузом («плитой») в виде параллелепипеда, горизонтальная ось качения (вращения) которого совпадает с одной из граней «плиты». Ось качания «плиты» по высоте находится на потолке секции вблизи узкой верхней грани. Сверху секции имеется конструктив для возможности крепления страхующего устройства «плиты» и лебедки для возврата «плиты» в исходное положение. Груз размещен в коробе-параллелепипеде, оборудованном конструктивом, предотвращающим выпадения груза. Грузом служат блоки, кирпичи, бутыли с водой.
Секция выполнена из двух соединенных между собой прямоугольных параллелепипедов со съемными боковыми стенками и потолком. Параллелепипеды представляют собой две части: основную и вспомогательную, которые крепятся между собой болтами. На боковых гранях каркаса основной части секции сверху и снизу, вблизи торцевых граней каркаса располагаются проушины для жесткого соединения с другими секциями. Секция снабжается грузом («плитой»), сдвигаемым в сторону. На стенке, противоположной направлению сдвига «плиты», установлены упоры для работы с инструментами. На этой же стенке имеется конструктив для крепления лебедки, предназначенной для возврата груза («плиты») в исходное положение. «Плита» выполнена в виде прямоугольного короба-параллелепипеда с возможностью наполнения его грузом: кирпичами, блоками, бутылями с водой. Также предусмотрен конструктив, предотвращающий выпадение груза.
Секция выполнена в виде 4 соединенных между собой прямоугольных параллелепипедов со съемными боковыми стенками и потолком. Секция состоит из двух частей: верхней и нижней, крепление частей между собой болтами. Внутри секции расположено препятствие в виде наклонной поверхности, переходящей в горизонтальную поверхность в верхней части. На боковых гранях каркаса нижней части секции сверху и снизу, вблизи торцевых граней каркаса располагаются проушины для жесткого соединения с другими секциями. Пол выполнен из листа нержавеющей стали толщиной 3 мм. Между параллелепипедами верхней части установлена сменная технологическая кассета.
Секция выполнена в виде прямоугольного параллелепипеда со съемными боковыми стенками. На боковых гранях каркаса секции сверху и снизу, вблизи торцевых граней каркаса располагаются проушины для жесткого соединения с другими секциями. Пол секции снабжается препятствием в виде горизонтального рольганга (роликовый конвейер). Секция по длине соответствует секции проходной.
Сменная технологическая кассета
Сменная технологическая кассета выполнена в виде прямоугольного параллелепипеда, имеет приспособления для жесткого крепления к секциям тренажера, а также для жесткого крепления имитаторов физических препятствий внутри пространства кассеты. Сменные кассеты выставляются и вынимаются по направляющим вручную. На боковых стенках кассеты имеются ручки для перемещения. В качестве имитаторов физических препятствий, которые могут быть закреплены в кассете, используются:
• Размеры секции: 180 х 1060 х 700 мм.
• Размеры прохода: 800 х 600 мм.
• Масса секции: не более 70 кг.
Манекен для эвакуации и оказания первой помощи пострадавшему
Манекен представляет собой имитацию тела взрослого человека. Предназначен для отработки различных способов транспортировки, извлечения (вынесения) из завалов, развалин, труднодоступных мест, очагов пожаров и поврежденных автотранспортных средств.
Жилет для утяжеления манекена
Жилет для утяжеления манекена изготовлен из смесовой ткани и имеет карманы под грузы.
Проставка представляет собой деревянный окрашенный брусок, выполненный в форме прямоугольного параллелепипеда. Проставка служит для подставки под инструменты и страховки от падения плиты.
Предназначен для фиксации головы пострадавшего при возможном повреждении шейного отдела позвоночника. Имеет анатомический профиль и фиксируется с помощью застежки типа «контакт».
Носилки ковшовые (ортопедические) для переноски пострадавшего
Носилки являются разъемными, имеют жесткое ложе НКРЖ-ММ. Выполнены из алюминиевого сплава, являются ортопедическими. Необходимы для атравматической перекладки, перемещения и транспортировки пострадавших с травмами позвоночника и конечностей.
Ручная рычажная лебедка
Предназначена для возврата «плиты-препятствия» в исходное положение. Оснащается металлической лебедкой с тросом длиной 2 м и диаметром 5 мм. Имеет двойной храповый механизм, два крюка с предохранительными карабинами.
Ручная барабанная лебедка
Предназначена для возврата плиты секции-препятствия «Обрушающаяся конструкция» в исходное положение и для страховки подъема плиты во время тренировок. Снабжается крюком с предохранительным карабином. Имеет тормоз лебедки.
Полотно изготовлено из натуральной шерсти без применения синтетических материалов. Высокая плотность полотна защищает тренируемых при прохождении физических препятствий (сменные кассеты).
Пожарный лабиринт для тренировок

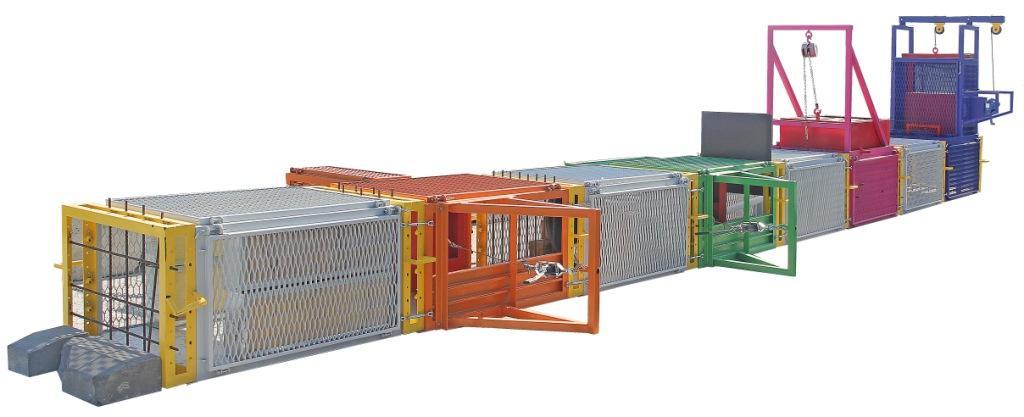

Тренажер универсальный «Лабиринт» представляет собой комплекс стальных конструкций, исполнение которых позволяет осуществление их механического стыкования с целью получения полосы препятствий. Данные стальные конструкции являются модульными и подразделяются на проходные секции и секции-препятствия, которые, в отличие от проходных, содержат объекты, создающие сложность в прохождении секции. Секции снабжены съемными боковыми стенками и/или потолком (в зависимости от конструкции).
В конструкции тренажера предусмотрена возможность установки сменных технологических кассет, служащих перемычкой между секциями и содержащих в себе дополнительные препятствия, устранение которых предполагает применение специализированного инструмента.
Стандартная комплектация тренажера включает в себя следующие позиции:
— комплект вспомогательного оборудования: тренажер для эвакуации и оказания первой помощи «Алекс» с сумкой для переноски и хранения, жилет утяжеляющий с грузами для тренажера «Алекс», шина-воротник транспортная, проставка, носилки ковшовые, войлочное полотно.
Модульная конструкция тренажера позволяет располагать секции и кассеты в любом порядке.
Предусмотрена возможность жесткого скрепления секций с технологическими кассетами.
Для наглядности основные технологические узлы тренажера (проходная секция, секция-препятствие, сменная технологическая кассета) окрашены в разные цвета.
Конструкция сменной технологической кассеты позволяет заменять имитаторы физических препятствий, которые были устранены в ходе прохождения полосы препятствий.
Универсальный тренажер «Лабиринт»
Габарит (ДхШхВ), мм: 14540х2500х2215
Тренажер универсальный «Лабиринт» представляет собой комплекс стальных конструкций, исполнение которых позволяет осуществление их механического стыкования с целью получения полосы препятствий. Данные стальные конструкции являются модульными и подразделяются на проходные секции и секции-препятствия, которые, в отличие от проходных, содержат объекты, создающие сложность в прохождении секции.
Секции снабжены съемными боковыми стенками и/или потолком (в зависимости от конструкции). В конструкции тренажера предусмотрена возможность установки сменных технологических кассет, служащих перемычкой между секциями и содержащих в себе дополнительные препятствия, устранение которых предполагает применение специализированного инструмента. Стандартная комплектация тренажера включает в себя следующие позиции:
— комплект вспомогательного оборудования: тренажер для эвакуации и оказания первой помощи «Алекс» с сумкой для переноски и хранения, жилет утяжеляющий с грузами для тренажера «Алекс», шина-воротник транспортная, проставка, носилки ковшовые, войлочное полотно.
Модульная конструкция тренажера позволяет располагать секции и кассеты в любом порядке. Предусмотрена возможность жесткого скрепления секций с технологическими кассетами. Для наглядности основные технологические узлы тренажера (проходная секция, секция-препятствие, сменная технологическая кассета) окрашены в разные цвета. Конструкция сменной технологической кассеты позволяет заменять имитаторы физических препятствий, которые были устранены в ходе прохождения полосы препятствий.
