Книга «Практика радиолюбителя»
В помощь начинающим и не только радиолюбителям Игорь R2AJA подготовил книгу «Практика радиолюбителя».
Большое внимание уделено использованию современной элементной базы и доступных материалов, которые наверняка найдутся у читателя. Предлагаемые конструкции, как возможно уже хорошо известные из других источников, так и собственные разработки, описаны в своём видении автора, проверены практически и снабжены иллюстрациями. Приведены рекомендации, схемы, графики и таблицы измерений, которые могут пригодиться при самостоятельном проектировании и макетировании.
Глава 1. Передатчики, маяки и модуляция сигнала
1.1 Периодический генератор на 74HC00
1.2 Коротковолновый генератор на 74HC240 по схеме N7KSB
1.3 Радиолюбительский маяк с манипуляцией от аудиосигнала [CW/OOK]
1.4 Радиолюбительский маяк с двухтактным усилителем мощности [CW/OOK]
1.5 Радиолюбительский маяк с усилителем на BS170 [CW/OOK]
1.6 Радиолюбительский маяк на SI5351 c усилителем на BS170 [WSPR/FSK]
1.7 Генераторы на частоты от 450 кГц до 465 кГц
1.8 Передача сообщений телеграфом
1.9 Сверхмедленный телеграф QRSS
1.10 Формат «Feld-Hell»
1.11 Формат передачи данных «Опера»
1.12 Выбор частоты и времени работы радиолюбительского маяка
Глава 2. Приёмные устройства: работа с SDR и скиммерами
2.1 SDR – приёмник ZetaSDR
2.2 Чувствительность и подавление зеркального канала
2.3 Настройка программ «CW Skimmer» и «RBN Aggregator»
2.4 Настройка программы «WSPR 2.12» от K1JT
2.5 Некоторые особенности работы SDR с WSPR.
2.6 Применение сетей «WSPRNET» и «RBN» для получения телеметрии маяков
Глава 3. Антенная техника
3.1 Датчик электромагнитного поля
3.2 Антенна «Луч» для размещения типа «окно-дерево»
3.3 Согласование антенн двухэлементными LC – звеньями
3.4 Кнопочный Т-тюнер на дискретных элементах
3.5 Магнитная рамочная антенна
3.6 Ферритовая антенна
3.7 Антенна «Mini Whip»
3.8 Антенна «Inverted-V»
3.9 Удлинённый четвертьволновый «Ground Plane» с двумя противовесами.
3.10 Антенна «VP2E» c концевым питанием
3.11 Двухэлементный волновой канал на 20М
3.12 Антенна «Волновой канал» на диапазоны 20М+15М
3.13 Влияние угла излучения антенн коротких волн на дальность радиосвязи.
3.14 Турникетная антенна круговой поляризации диапазона 70 см.
Глава 4. Электронные самоделки
4.1 Металлоискатель на трёх транзисторах с кварцевой стабилизацией опорного генератора
4.2 Автоматический светильник для подсветки растений
Приложение А. Текст прошивки CW – радиомаяка
Приложение Б. Текст прошивки Hellschreiber (Feld Hell) – радиомаяка
Приложение В. Текст прошивки радиомаяка в режиме «Opera»
Приложение Г. Электронные материалы к книге
lavrinenkov.blogspot.ru
воскресенье, 29 ноября 2015 г.
Распайка контактов вентилятора из СВЧ микроволновой печи.
Пайка контактов к микроконтроллеру Arduino. (на примере Arduino Nano)
Для пайки потребуется паяльник с небольшим жалом 1. 3 мм. Бескислотная паяльная паста. Припой.
Порядок действий:
1. Взять стек контактов и смазать паяльной пастой короткие части.
2. Определить где верх платы Arduino (обычно там есть сигнальные диоды, подписи разъемов и кнопка Reset). и вставить стек контактов длинными частями кверху.
3. Перевернуть плату (верх платы обращен вниз), придерживая стек, опустить на стол.
4. Взяв небольшую капельку припоя на жало паяльника, поднести его к кончику контакта на 1. 2 секунды. Контакт нагревается, припой равномерно стекает по контакту, припаивая его к плате с образованием небольшой выпуклости вокруг контакта.
5. Повторить операцию для всех контактов стека.
Несколько изображений.
Рабочее место:
Про другие радиотехнические самоделки на основе ардуино можно прочитать в моей книге «Практика радиолюбителя. Антенны, маяки, скиммеры.» см. http://lavrinenkov.blogspot.com/2019/04/amateur-radio-practice.html
Лавриненков Игорь Сергеевич
Для связи mail: lis-soft /*at*/rambler точка ру
Книга «Практика радиолюбителя»
15.05.2019 08:49:13
Источник: Игорь R2AJA
В помощь начинающим и не только радиолюбителям Игорь R2AJA подготовил книгу «Практика радиолюбителя».
Большое внимание уделено использованию современной элементной базы и доступных материалов, которые наверняка найдутся у читателя. Предлагаемые конструкции, как возможно уже хорошо известные из других источников, так и собственные разработки, описаны в своём видении автора, проверены практически и снабжены иллюстрациями. Приведены рекомендации, схемы, графики и таблицы измерений, которые могут пригодиться при самостоятельном проектировании и макетировании.
Содержание книги
Введение
Глава 1. Передатчики, маяки и модуляция сигнала
1.1 Периодический генератор на 74HC00
1.2 Коротковолновый генератор на 74HC240 по схеме N7KSB
1.3 Радиолюбительский маяк с манипуляцией от аудиосигнала [CW/OOK]
1.4 Радиолюбительский маяк с двухтактным усилителем мощности [CW/OOK]
1.5 Радиолюбительский маяк с усилителем на BS170 [CW/OOK]
1.6 Радиолюбительский маяк на SI5351 c усилителем на BS170 [WSPR/FSK]
1.7 Генераторы на частоты от 450 кГц до 465 кГц
1.8 Передача сообщений телеграфом
1.9 Сверхмедленный телеграф QRSS
1.10 Формат «Feld-Hell»
1.11 Формат передачи данных «Опера»
1.12 Выбор частоты и времени работы радиолюбительского маяка
Глава 2. Приёмные устройства: работа с SDR и скиммерами
2.1 SDR – приёмник ZetaSDR
2.2 Чувствительность и подавление зеркального канала
2.3 Настройка программ «CW Skimmer» и «RBN Aggregator»
2.4 Настройка программы «WSPR 2.12» от K1JT
2.5 Некоторые особенности работы SDR с WSPR.
2.6 Применение сетей «WSPRNET» и «RBN» для получения телеметрии маяков
Глава 3. Антенная техника
3.1 Датчик электромагнитного поля
3.2 Антенна «Луч» для размещения типа «окно-дерево»
3.3 Согласование антенн двухэлементными LC – звеньями
3.4 Кнопочный Т-тюнер на дискретных элементах
3.5 Магнитная рамочная антенна
3.6 Ферритовая антенна
3.7 Антенна «Mini Whip»
3.8 Антенна «Inverted-V»
3.9 Удлинённый четвертьволновый «Ground Plane» с двумя противовесами.
3.10 Антенна «VP2E» c концевым питанием
3.11 Двухэлементный волновой канал на 20М
3.12 Антенна «Волновой канал» на диапазоны 20М+15М
3.13 Влияние угла излучения антенн коротких волн на дальность радиосвязи.
3.14 Турникетная антенна круговой поляризации диапазона 70 см.
Глава 4. Электронные самоделки
4.1 Металлоискатель на трёх транзисторах с кварцевой стабилизацией опорного генератора
4.2 Автоматический светильник для подсветки растений
Заключение
Приложение А. Текст прошивки CW – радиомаяка
Приложение Б. Текст прошивки Hellschreiber (Feld Hell) – радиомаяка
Приложение В. Текст прошивки радиомаяка в режиме «Opera»
Приложение Г. Электронные материалы к книге
Книга доступна для бесплатного скачивания в виде PDF-файла по ссылке.
lavrinenkov.blogspot.ru
вторник, 27 февраля 2018 г.

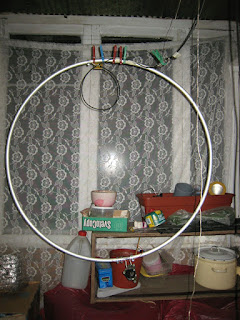

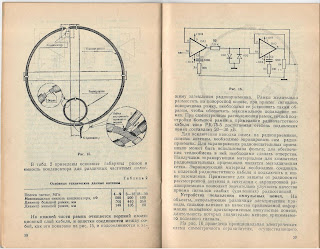

Экранированная Magnetic Loop

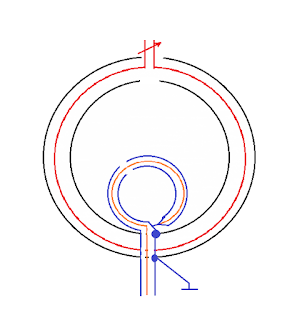

Экран основной петли и петли связи не делает короткозамкнутого витка.
Уточню, что рамка с D = 92.5 см, а петля связи с d = 17 см.

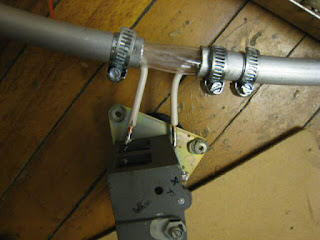

Подключение петли связи:
Здесь подключен один статор и ротор (емкость около 395 пФ). Если подключить конденсатор статорами, емкость будет примерно 200 пФ, а устойчивость к пробою выше. Если подключить два статора в параллель и ротор емкость будет около 800 пФ, что может пригодиться для низкочастотного диапазона 80М.
Сухим остатком в своих условиях преимущества экранированной рамки не обнаружил.
Оставил основное полотно экранированным, а рамку связи
вернул без экрана.
Для рамки с d=19 см (стандарт по учебнику, примерно 1/5 от основной)
Строится в районе 20М и выше, на 40М не строится.
Для рамки с d=45 см (неоправданно большая) строится от 40М и до 15М.
Думаю, можно настроить и выше, если с меньшим КПЕ.
Немного больше про данную антенну и другие радиотехнические самоделки можно прочитать в моей книге «Практика радиолюбителя. Антенны, маяки, скиммеры.» см. http://lavrinenkov.blogspot.com/2019/04/amateur-radio-practice.html
Лавриненков Игорь / R2AJA
Для связи mail: lis-soft /*at*/rambler точка ру
