УАЗ Патриот — предохранители и реле
Уаз Патриот (УАЗ — 3163) внедорожник повышенной проходимости выпускался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году с различными модификациями (Профи Пикап и Карго Уаз 23632, 23602). В нашем материале мы покажем описание блоков предохранителей и реле Уаз Патриот со схемами блоков и местами их расположения. В заключении предложим ознакомится с полным руководством по ремонту и обслуживанию.
Исполнение блоков предохранителей и реле Уаз Патриот и их назначение зависит от года выпуска и уровня оснащения и может отличаться от представленного.
Блок с салоне
Находится под панелью приборов, со стороны водителя, за защитной крышкой.
Вариант 1
Вариант 1Подходит для автомобилей выпущенных с 2005 по 2011 год выпуска.
Схема
Описание
За прикуриватель отвечает предохранитель номер 10 на 20А.
Вариант 2
Подходит для автомобилей с 2012 по 2014 год выпуска.
Схема
Обозначение
За прикуриватель отвечает предохранитель номер 12 на 20А.
Вариант 3
Подходит для автомобилей выпущенных с 2014 года и по настоящее время.
Схема
Назначение
За прикуриватель отвечает предохранитель номер 12 на 20А.
Блоки под капотом
Блок предохранителей и реле
Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.
Схема
Расшифровка предохранителей
Реле
Дополнительные блоки
Блок на АКБ
На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.
Блок реле и предохранителей кондиционера
Он расположен справа под капотом автомобиля.
Схема
Реле свечей накаливания и силовой предохранитель
Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.
Общее описание
Руководство Уаз Патриот
Больше информации про ремонт и обслуживание Уаз Патриот можете узнать изучив полное оригинально руководство: «скачать«.
По данному материалу мы так же подготовили видео у нас на канале. Смотрите и подписывайтесь!
А если остались вопросы, задавайте их в комментарии.
Предохранители Патриот с новой панелью
Сгорел пред на доп.розетку на Бердских скалах, искал потом методом тыка — УАЗ меняют блоки предохранителей как перчатки.
Чтобы было под рукой, выкладываю схему блока предохранителей Патриота 2012+ с новой панелью.
Приятно удивился лампе под панелью, чтобы с фонариком не лазить 🙂
К1 — реле включения противотуманных фар;
К2 — реле включения противотуманных фар;
К3 — реле включения дальнего света фар;
К4 — реле включения ближнего света фар;
К5 — дополнительное (разгрузочное) реле;
К6 — реле дополнительного электронасоса отопителя;
К7 — реле компрессора;
К8 — прерыватель поворота и аварийной сигнализации;
К9 — прерыватель стеклоочистителя с программируемой паузой;
Кстати, выплавлен «F18 25А Отопитель». Не знаю на что влияет, печка работает. Может, это вторая печка в Limited? Тогда почему он у меня выплавлен, а не просто отсутствует?
И ещё вопрос: К9 — прерыватель стеклоочистителя с программируемой паузой. На сайте «Авара» он тоже описывается как «Прерыватели стеклоочистителя предназначены для обеспечения прерывистого режима работы стеклоочистителя с возможностью программирования времени паузы между ходами щеток и включения стеклоочистителя при включении стеклоомывателя автомобиля.»

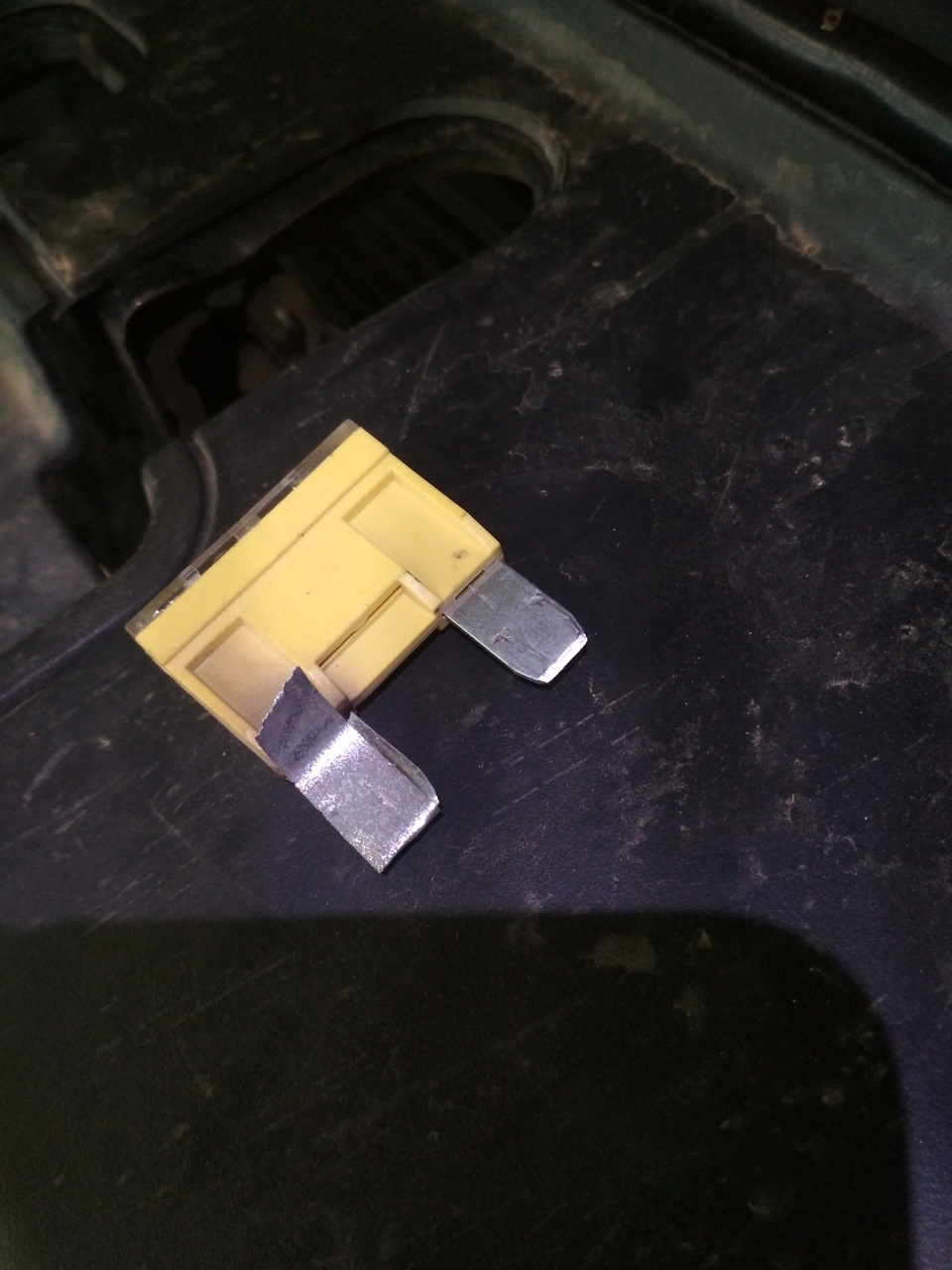

Электрика — 28. Замена главного предохранителя
В эти выходные ехал в деревню, снова никого не трогал и ничего не предвещало, кроме одного небольшого происшествия. На полном ходу Патр дёрнулся, как будто у него двигатель остановился, и дальше поехал. Взглядом пробежался по панели («-Приборы?! — Девяносто! — Что «девяносто»?! — А что «приборы?!» ), всё в норме, только мафон перезагрузился. Напрягся, но до окончания пути не повторялось. Попросил помощь зала, на что камрад Denich111 сразу выдал про главный предохранитель в подкапотном блоке. Хорошо (на самом деле, не очень), полез проверять.
В деревне про модернизацию думать не получается, поставил всё на место, до поры, до времени. И вот, времени прошло совсем немного, через пару подходов к машине, ближе к вечеру, обнаружил отсутствие всякой реакции Патра на мои действия и горящий значок «замочек» на приборке. Прикольно… Хорошо, что не завтра перед поездкой.
Все танцы с бубном описывать не буду, всё свелось, таки, к потере контакта на главном предохранителе. Подплавленное гнездо застыло в раскрытом положении и перестало пружинить. Выход нашёл. В коробке из детства, буквально днём, заметил моток толстой алюминиевой фольги, наверное, из бумажного конденсатора когда-то наковырял. Её и решил использовать для утолщения подплавленной ножки.
Предупреждаю, с обёрткой от шоколадки такой номер не пройдёт, скорее, будет обратный эффект. Минимально, поможет банка от пива (колы), только у нее надо соскрести краску и лак с обеих сторон. Так и доехал до дома, а потом ездил ещё пару дней на сбор комплектухи.
Итак было куплено:
— сварочный кабель КГ-16 (с запасом, но использовал кусочек 30 см) — 40 руб;
— кабельные наконечники 16.6, 2 шт — 45 руб;
— блок силовых предохранителей от Газели под 60А и 90А — 115 руб.
Для удлинения провода на монтажный блок от предохранителя 90А взял ещё кусок провода 15 см на 6 кв.мм из старых запасов и кольцевой наконечник к нему.
У знакомых обжал наконечники на КГ-16.
Первая серьёзная неисправность: Часть I «Симптомы и попытки реанимации»
Вкратце суть проблемы была такова:
29.06.12 (четвёртый день отдыха на берегу оз.Белё республики Хакасия) на ходу заглох двигатель (проехал около 2.5 км от лагеря по грунтовке со скоростью 30-40 км/ч: перегрев исключаем, нагрузку и тряску сразу отметаем, водные преграды тоже не штурмовал). До этого был пробег около 30 км по грунтовке не самого лучшего качества до оз.Тус в жару 35грС — проблем и тревожных симптомов никаких не было.
Включаю зажигание — бензонасос не качает. Первым делом полез проверить предохранитель бензонасоса. Он и был перегоревшим. Попытка заменить — снова перегорает.
Для справки: на картинке предохранитель цепи бензонасоса на 20А обозначен №3, реле бензонасоса — Р7. (все реле Р4, Р5, Р7, Р8, Р9 — одинаковые, поэтому имеет смысл одно возить в загашнике).
Далее, проверяю весь блок предохранителей и реле под капотом на предмет потёртостей, обугливания и пр на предмет коротыша. Визуальный осмотр ничего подозрительнго не выявил. Поменял местами реле бензонасоса с реле вентилятора (они идентичны) — безрезультатно.
Далее, решил проверить магистраль реле бензонасоса — штекер бензонасоса. Проверил косу под днищем — вся гофра без видимых и на ощупь повреждений. Далее, снял пассажирское сиденье, залез в лючок к бензонасосу, проверил штекер и провода — всё без нареканий.
В бензонасос решил не лазить, посовещавшись по телефону решил проверить бензонасос напрямую: подключаю минуя предохранитель и реле плюс от аккума на плюс бензонасоса. Бензонасос начинает постоянно качать. Тээээкс, думаю, значит он, слава Богу не замкнул и проводка до него тоже. Пробую завести — ноль эффекта: бензонасос, подключенный напрямую качает, стартер крутит, движка не запускается.
Тут у меня начинает закипать мозг: что за нах?! О_о
То ли лыжи не едут, то ли одно из двух. Сижу, курю, кубатурю… Время 22.00 темнеет и нещадно жрут комары, мешая сосредоточиться…
За отсутствием идей лезу проверять хитрушку, ликвидированную автоэлектриком на ТО-0. Суть её была в следующем: нажал раз — прерывается цепь бензонасоса, нажал второй — цепь замыкается. После ликвидации она была постоянно включена и работала с весны без нареканий. Но на всякий случай убираю все оставшиеся хвосты, снимаю реле хитрушки и соединяю всё напрямую. Пробую заводить при тех же условиях (бензонасос подключен напрямую) — них… не заводится.
От безысходности, начинаю электрику приводить в исходное состояние. Дай, думаю, попробую предохранитель воткнуть: не перегорел. Аха! Втыкаю реле и с пол пинка завожу дрыгатель… Не глушусь, судорожно закидываю разложенный инструмент и детали салона в багажник — лишь бы тачку до лагеря обратно догнать!
Доехал. Встал, заглушил. Сижу пью пиво, соображаю, как такое может быть? Понимаю, что скорее всего где-то пошурудил проводку и коротыш пропал. Но причина не ясна, ровно как и не устранена. Следовательно в любой момент может вылезти снова.
Совсем стемнело, с запада стало натягивать тучи и я принимаю решение собрать авто в ночь, так как 30.06 (в субботу), мы планировали выдвигаться домой.
До половины пятого утра при свете фонарика и подбадриваемый роем комаров собираю авто в исходное состояние. В конце работы — контрольный запуск двигателя, потарахтел минут 10 и заглушил. Доползаю до палатки и проваливаюсь в царство Морфея… Сквозь сон слышу, как начался дождь и я хвалю себя, что не оставил сборку авто до утра…
В ночь на 30.06 лил дождь и утро встретило нас холодом, ветром и противным моросящим дождиком.
Собираем насквозь промокший шмурдяк и выдвигаемся в сторону дома.
Проезжаем около 3х километров и машина снова глохнет на ходу. Снова выбило предохранитель бензонасоса. Мои маты, наверно, было слышно на противоположном берегу озера.
Сижу и даже не знаю с чего начинать попытки реанимировать электрику. Причина не ясна, схемы электропроводки нет… Слава Богу, хоть связь есть. Опять начинаю звонки, объяснения ситуации, получаю советы, но особо в голову ничего не лезет.
Один из советов, который получил от одноклубника Сергея и его сотрудника-автоэлектрика, заключался в следующем:
оказывается, на предохранителе бензонасоса (20 Ампер) сидит ещё и входящий плюс на реле «мозгов» управления двигателем!
Блин (через …ять!) я забыл в какой стране я живу и где сделан УАЗ Патриот!
Вот как их (разработчиков) понять: открываю крышку с блока предохранителей. На ней с внутренней стороны заботливо приклеена наклейка с расшифровкой установленных предохранителей и реле. Там русским по белому написано: предохранитель №3 (см.картинку) — предохранитель цепи бензонасоса. И всё!
Вот скажите мне, если этот предохранитель перегорел, о чём будет думать НОРМАЛЬНЫЙ человек при отсутствии у него электросхемы и он не автоэлектрик?
ПРАВИЛЬНО! Проблема либо в бензонасосе, либо в проводке от предохранителя до реле, либо от реле до бензонасоса! Всё! А тут на тебе, лови фашист, гранату! Теперь причина может быть вовсе не в том направлении! Я блин (опять через …ять), пол машины перебрал, досканально причину искал в проводке бензонасоса, думал, ну чудес ведь не бывает! Или я ДУБ или одно из двух! Оказывается, так сложно в памятке указать, что предохранитель этот ещё и реле «мозгов» охраняет! Лучше бы совсем ничего не писали! Мать их так!
Снова снимаю блок предохранителей и с обратной стороны досканально начинаю изучать все входящие и выходящие провода. Оказывается, просто этого разветвления визуально не видно из-за изоленты и гофры, которая уходит от блока реле / предохранителей.
Так как проводку бензонасоса я уже проверил и она исправна, отключаю, по совету, разъёмы с «мозгов», так как возможно коротыш засел в них. А Сергей тем временем по телефону обозначил цену нового «мозга» управления двигателем: аж 17 килорублей!
Пробую вставить «жука» — коротит, затем вытаскиваю и реле «мозгов» тоже. Очередной жук опять благополучно сгорел… Сцуко!
Значит дело не в «мозгах» — уже хорошо! Уж больно дорогое удовольствие их менять! Хотя, авто на гарантии, но за 450км от сервиса это мало успокаивает.
Время уже к вечеру и, как рассказывал Задорнов, СМЕРКАЛОСЬ! Комары уже прикумарились ко всяким опрыскивателям и не обращают на них никакого внимания — грызут всё что движется. ко всему добавился ещё и маяк в виде налобного фонарика — сигнализатор о том, что ужин подан, летите жрите, писклявые твари!
Примерно в 22.30 останавливается местный ЗИЛ-130-водовоз. Выпрыгивает парнишка-водитель лет 20. Предложил помощь. Долго ему рассказываю свои мучения и что было предпринято, чтобы реанимировать авто. Провозились мы с ним ещё около часа, спалили проводку в гофре, пошёл дым…
Но у этого момента есть и плюсы: выяснилось, что на этот же предохранитель запитаны ещё ДВА! потребителя неизвестного назначения. Вот один из них и обуглился, обозначив тем самым проблемное направление в проводке.
Короче, было принято решение оттартанить меня на галстуке на дорогу Шира — трасса М54, чтобы не ночевать в поле. Километров 20 по гравийке, с полотном, как после бомбёжки… Как в бородатой шутке про китайскую дорогу ТоЯмаТоКанава.
Добрались без приключений, примерно 00.30 меня отцепили в кармане Т-образного перекрёстка (грунтовка примыкает к трассе).
Я материально поблагодарил моего «эвакуатора» и он уехал.
Спального места у меня в багажнике нет, поэтому разместились на разложенных сиденьях и уснули под шум и свет фар проносящихся мимо автомобилей…
=ВНИМАНИЕ: содержание абзацев про кислородные датчики ОШИБОЧНО! (я его привожу только для того, чтобы сохранить логику и порядок моих действий на тот момент)
Все выводы, ошибки будут подробно описаны в Части II, которая находится в стадии написания=
В очередной раз созваниваюсь с одноклубником Сергеем и выясняю, что за потребители сидят на том же предохранителе, что и бензонасос. Оказывается — это два кислородных датчика на нейтрализаторе выхлопа!
Полез в очередной раз обследовать проводку этих датчиков под днищем. Выяснил, что один из датчиков имеет разъём под капотом, во вполне доступном месте. Отсоеденил его. Собрал проводку обратно (восстанов в том числе перегоревший провод), подал напряжение (воткнул жука)… Вуаля — не погорел. Ну, вот, думаю, проблема в кислородном датчике. Включаю зажигание — насос не качает. Подсоединяю его напрямую, пытаюсь завести — приборка щёлкает, затихает и стрелка спидометра остаётся на 100км/ч, а тахометра на 3тыс об./мин. Стартер при этом не крутит. Иду сбрасываю клемму с аккумулятора от греха…
Опять созваниваюсь с Сергеем, он принимает решение купить кислородный датчик и привезти его мне. Долго выясняем какого типа он нужен (в природе их оказывается как минимум 3 разновидности). Принцип действия у них одинаковый, а вот их «хвосты» со штекерами различаются…
У меня стоит именно такой датчик.
Ещё со вчерашнего дня у Сергея проскальзывала идея притащить меня на галстуке в город, но мы, помозговав, решаем, что 450 км на привязи — это слишком круто (тяжело). Поэтому поступает предложение тянуть меня в Абакан в УАЗосервис. Дорога туда короче и проще (без перевалов). Затем рождается другая идея: авто у меня ещё на гарантии, поэтому можно вызвать в КГС эвакуатор, и, если мой случай признают гарантийным, то транспортировка и ремонт будут бесплатными, в противном случае придётся выложить порядка 13тыр.+ремонт. Сергей, пообщавшись с в КГС с гарантийщиками, записывает меня на эвакуацию и я начинаю ждать от них звонка…
Сигареты кончились, телефоны разряжены, аккумулятор после всех экзекуций и коротышей уже на отметке 12,02В. Настроение ниже плинтуса…
Ну, что, в запасе ещё 5 часов, сидеть, сложа руки, тоже не могу. Идей никаких новых нет, думаю, дай-ка я блок сигнализации скину. Отключаю, результатов ноль.
Собираю потихоньку всё в обратном порядке, привожу машину к первоначальному виду, чтобы было меньше вопросов у гарантийщиков. А голова-то всё равно занята поиском ответа на этот ребус, который загадал мне мой ПАТРик…
Катастрофически не хватает информации:
1. необходимый минимум электрокомпонентов для того, чтобы двигатель завёлся
2. как всё-таки проследить коротящий провод без электросхемы? Куда рыть? Расплести косу проводов просто нереально, да и красных проводов такого же сечения несколько штук, перепутать их, как два пальца об асфальт…
3. почему так странно ведёт себя коротыш? То он есть, то его нет? (Как у Винни-Пуха с мёдом)
4. неужели без кислородного датчика двигатель не заводится? По идее должен!
5. (философский) ну, почему, ПОЧЕМУ?! такая лажа вылазит обязательно в 500 км от дома,
когда некому помочь и ближайший сервис находится в 400 км?!
To be continued (Продолжение следует)…
Блок реле и предохранителей УАЗ Патриот: где находятся
Силовые реле и предохранители УАЗ Патриот предназначены для защиты навесного оборудования и агрегатов от перегрузок и повреждения токами короткого замыкания. Всего на машине устанавливается два основных модуля. Первый в салоне, второй под капотом авто.
В моделях 2011 – 2017 года, версий пикап, универсал, расположение и назначение элементов значительно отличается. Причина в том, что авто разных модельных годов и комплектаций разнятся проводками. К примеру, последние версии с кондиционером салона сильно отличаются по начинке от простых вариаций, где монтируется только печка и минимум дополнительного оборудования.
Как следствие стоимость готового авто в разных комплектациях много отличается.
Блок предохранителей в салоне
Для модификаций 2006, 2009 и 2021 годов выпуска применяются отличающиеся монтажные блоки. Производитель модернизирует проводку автомобиля, добавляет обновленные блоки, удаляет модули, потерявшие актуальность. Расположение может значительно отличаться. Для точного определения разновидности потребуется узнать год выпуска машины.
Блок под капотом
Для доступа к щитку потребуется найти на левом брызговике черный, пластиковый коробок. Далее отщелкиваются фиксаторы крышки и доступ к содержимому открывается.
Подкапотный блок отличается конструктивно и по назначению. Здесь преимущественно используются силовые предохранители и релейные выключатели, ответственные за основные системы авто. Большая часть вставок предназначена для защиты электронных систем установки, трансмиссии и ходовой части транспортного средства.
Подкапотные блоки могут отличаться конструктивно. Здесь монтируется два варианта панели. В версиях автомобиля 2010 – 2016 годов могут устанавливаться оба типа.
Внешний вид модуля не меняется, разница лишь в содержимом. Понять, какой конкретно разновидности установлен блок можно по схеме на внутренней стороне защитной крышки.
Распиновка блока предохранителей
Схема блока предохранителей УАЗ Патриот
Далее приведена расшифровка самых популярных вариантов исполнения монтажников. Наиболее удобно сделать все в форме таблицы.
Салонный модуль для версий 2005-2011 годов.
| Плавкие вставки | |
| Номер | Описание |
| 1 | Габариты по левому борту, лампочки подсветки выключателей, рычагов и кнопок. |
| 2 | Ближний свет правой фары головной оптики соответственно. |
| 3 | Аналогично для дальнего освещения |
| 4 | Противотуманка по правой стороне машины |
| 5 | Питание стеклоподъемников и люка крыши (при наличии) |
| 6 | Розетка для переносной лампы |
| 7 | Клаксон и силовой кабель зеркал заднего вида. |
| 8 | Обогрев зеркал заднего вида/кормового окна |
| 9 | Очистители и омыватели стекол, дополнительный подогрев салонного пространства. |
| 10 | Колодка прикуривателя |
| 11 | Габариты по правой стороне и подсветка госномера. |
| 12 | Ближний левой фары головной оптики. |
| 13 | Аналогично для дальнего режима |
| 14 | Левая противотуманка. |
| 15 | Питание механизма запирания дверей. |
| 16 | Аварийка и поворотники |
| 17 | Лампы подсветки салона, выключатель стоп-сигнала |
| 18 | Печка |
| 19 | Работоспособность приборки и лампы заднего хода |
| 20 | Задние противотуманки |
| 21 | Резерв |
| 22 | |
| 23 | |
| Реле | |
| 1 | Резерв |
| 2 | Прерыватель очистителя стекла |
| 3 | Прерыватели поворотов |
| 4/5 | Ближний/дальний |
| 6 | Разгрузочное реле |
| 7 | Выключатель обогрева кормового окна |
| 8 | Выключатель противотуманок |
Далее представлен вариант 2012-2014 годов.
| Предохранители | |
| Номер | Обозначение |
| 1/2 | Габариты по левому/правому борту машины |
| 3/4 | Аналогично для ближнего головной оптики |
| 5/6 | Также для дальнего режима работы. |
| 7 | Питание противотуманки, установленной сзади. |
| 8 | Питание на реле блокировки дверей |
| 9 | Аварийка |
| 10 | Питание клавиш выключателей на приборной панели |
| 11 | Стеклоподъемники |
| 12 | Прикуриватель, подогрев сидений |
| 13 | Клаксон |
| 14 | Подогрев внешних зеркал, световой модуль, подогрев заднего окна. |
| 15 | Переключатель очистителей, выключатель вспомогательной печки в задней части машины. |
| 16/17 | Правая/левая противотуманка. |
| 18 | Печка |
| 19 | Выключатель стоп-сигнала, подсветки салона |
| 20 | Привод наружных зеркал |
| 21 | Муфта компрессора кондиционера |
| 22 | Салонные розетки. |
| Релейные выключатели | |
| 1 и 2 | Питание противотуманных фонарей |
| 3 и 4 | Дальний и ближний свет фар |
| 5 | Разгрузочное реле |
| 6 | Дополнительный отопитель |
| 7 | Электромагнитная муфта кондиционера |
| 8 | Поворотники и аварийная сигнализация |
| 9 | Прерыватель дворников. |
Следующим расшифрован модуль типа 2015-2018 годов.
| Предохранители | |
| Расположение | Расшифровка |
| 1 | Dymos |
| 2 | Салонная розетка |
| 3 | Питание муфты кондиционера. |
| 4 | Управление зеркалами или модуль электропакета. |
| 5 | Подсветка салона, багажника, бардачка, стопы. |
| 6 | Печка, либо управление кондиционером, выключатели подогрева зеркал, заднего окна. |
| 7/8 | Левая и правая противотуманка |
| 9 | Дополнительный отопитель, клавиши водителя и переднего пассажира, переключатели дворников. |
| 10 | Модуль управления освещением, подогрев кормового стекла. |
| 11 | Клаксон |
| 12 | Прикуриватель |
| 13 | Dymos |
| 14 | Управление стеклоподъемниками. |
| 15 | Приборная панель, датчик скорости, центральная лампа освещения салона, аварийка. |
| 16 | Подушка безопасности или аварийка. |
| 17 | Блокировка дверей, либо питание магнитолы. |
| 18 | Управление противотуманками или блокировка межосевого дифференциала. |
| 19/20 | Дальний свет для левой и правой фары соответственно. |
| 21/22 | Аналогично для ближнего. |
| 23/24 | Также, для габаритов. |
| 25 | Подогрев контактной зоны передних дворников. |
| 26-30 | Резерв. |
| Реле | |
| 1 | Противотуманки |
| 2 | Подогрев зеркал заднего вида и кормового стекла. |
| 3 | Выключатель дальнего освещения |
| 4/5 | Дополнительный отопитель или ближний свет фар головной оптики. |
| 6 | Муфта кондиционера |
| 7 | Прерыватели поворотов и аварийки. |
| 8 | Прерыватель дворников |
| 9 | Разгрузочное реле |
| 10 | Подогреватель ветрового стекла или переключатель между топливными баками. |
| 11 | Реле времени подогрева ветрового стекла |
| 12 | Блокировка дифференциала заднего моста. Применяется только для моделей с электронной раздаткой. |
Отдельно следует рассмотреть расположение вставок и реле внутри монтажного блока подкапотной части. Здесь может устанавливаться два вида панелей:
| Предохранители | ||
| Номер | Назначение | |
| 1 | Клаксон | |
| 2 | Запас | |
| 3 | Привод вентилятора радиатора | |
| 4 | Питание системы АБС | |
| 5 | Приборная панель | |
| 6 | Топливный насос | |
| 7 | Подача напряжения на стартер | |
| 8 | Силовая магистраль вентилятора системы охлаждения. | |
| 9 | ЭСУД | |
| 10 | Датчики АБС | |
| 11-13 | Подогреватели | |
| 14-16 | Резерв | |
| 17, 19 | Питание монтажного блока. | |
| 18 | АБС контроллер | |
| Реле | ||
| Номер | Вариант 1 | Вариант 2 |
| 1 | Стартер | |
| 2 | Стеклоочиститель задней двери | Подогрев салона |
| 3 | Клаксон | Подогрев |
| 4 | Блокировка системы ЭСУД | Клаксон |
| 5 | Питание вентилятора радиатора | Блокировка системы ЭСУД |
| 6 | Топливный насос | Охлаждение радиаторной установки |
| 7 | Релейка вентилятора | Бензонасос |
| 8 | Электромуфта кондиционера | Привод вентилятора радиатора |
| 9 | Муфта компрессора кондиционера | |
| 10 | Управление рециркуляцией | |
Также в машине может присутствовать несколько вспомогательных элементов.
| Предохранители | |
| Номер | Назначение |
| 1 | Питание компрессора |
| 2/3 | Вентиляторы системы охлаждения двигателя |
| 4 | Силовой предохранитель свечей накаливания (только для дизелей) |
| Реле | |
| 1 | Вентилятор отопителя салона |
| 2/3 | Управление заслонками рециркуляции отработанных газов |
| 4 | Силовая магистраль кондиционера |
| 5/6 | Выключатели вентилятора системы охлаждения двигателя |
| 7 | Подача напряжения на свечи накаливания. |
Предохранитель и реле стартера УАЗ Патриот: где находится
На двигателях 409 и других вариациях типа Ивеко устанавливаются под капотом на позициях F7 и K1. От года выпуска положение не меняется. В версиях 2008, 2012 и 2016 годов, позиции элементов будут неизменны.
Втягивающее реле устанавливается стандартно для всех авто – в корпусе стартера.
Реле и предохранитель печки
У разных модификаций автомобиля вставки систем отопителя монтируются на разных местах.
| Ориентировочный год выпуска | Предохранитель № | Реле |
| 2007 | 9 или 18 | Устанавливается под приборкой |
| 2014 | 15 | 6 |
| 2016 | 9 | 5 |
Если вставка постоянно перегорает, следует проверить соответствующий резистор и проводку двигателя.
Предохранитель насоса печки
Подобная установка применяется только в комплекте с ДВС типа ЗМЗ 40905 и монтируется в салоне на позиции К4.
Где находится предохранитель бензонасоса
Вставку топливного насоса можно найти только под номером F6 в моторном отсеке. В зависимости от модификации панели, реле ставится на позиции 6 или 7.
Реле-регулятор напряжения генератора
В системах установок, монтируемых на авто, используется встроенный, трехуровневый регулятор напряжения. Замена устройства выполняется только путем полной разборки основной детали.
Предохранитель поворотов Патриота: где стоит
Контролируются через вставку Ф 16. Реле могут устанавливаться на позициях К3 или 8.
Стеклоочистители
Предохранитель зачастую связан с системой стеклоомывателя. В зависимости от комплектации, может монтироваться на одной из позиций 9/15 в салоне. Переключатель устанавливается под номерами 2, 8 и 9.
Где находится реле дворников
Информация указана выше.
Предохранитель прикуривателя
Устанавливается в салоне. В зависимости от комплектации, соответствующая плавкая вставка может монтироваться под номером F10 или 12. Также определенные пользователи могут изменять конструкцию машины, перенося прикуриватель или устанавливая дополнительный элемент в салоне.
Габариты
В зависимости от комплектации, предохранители для левого и правого борта могут монтироваться под номерами 1/11, 1/2 или 23/24.
Ближний свет
Устанавливаются на позициях: Ф3, 4/ 21, 22/ 2, 12.
Сигнал
Аналогично обстоит ситуация со стоп-сигналами. Здесь есть три варианта исполнения плавких вставок – это №17, 19, 5.
Предохранитель сигнализации
Устанавливаются в различных местах. Здесь представлены вставки 7, 13 и 11. Реле монтируются на гнездах К 3 и 4.
Предохранитель на магнитолу
Штатная аудиосистема монтируется через вставку 17, установленный в салоне машины. Магистраль проводится индивидуально напрямую от аккумулятора. Предохранитель монтируется отдельно от монтажной панели.
Главное реле Патриот: где находится
На версии бензин и дизель монтируется на левом брызговике в моторном отсеке. Распознать устройство можно по проводке, подходящей к мотору.
Освещение салона
Подводится к предохранителю F5, установленному в салоне.
Подсветка приборов
Предохранитель устанавливается в разных местах. Самыми распространенными можно считать позиции 19, 15 и 5.
Реле обогрева лобового стекла
Схема подключения построена так, что реле нагревателя отвечает и за печку. В моделях с электрическим подогревом, реле устанавливается под приборкой.
Обогрев сидений
Реле на машине отвечает и за прикуриватель. Здесь это №12. В некоторых версиях, вставка монтируется под креслом водителя.
В машинах со штатной системой, рабочие зоны разделены на три независимых отсека. Питание контрольного прибора проходит через вставку №4, подача напряжения на датчики идет от элемента 10, а измеритель выведен на №18.
Задний ход
На авто с 5 ступенчатой коробкой и другими вариациями, система питания выполняется через вставки 10, 19 или 15.
Зарядка
Система выполнена аналогично. Реле контроля заряда АКБ установлено на генераторной установке. Мозги устройства подведены к ЭБУ.
Реле накала свечей
В двигателе ЗМЗ 51432 присутствует отдельный блок. Модуль расположен отдельно от основных вставок и установлен на правом брызговике. Реле накала смонтировано в модуле под номером 2.
Центральный замок
Контрольный модуль присутствует только в одном варианте исполнения авто, под номером 15.
Стеклоподъемники
Система выполнена через вставки 11, 14 или 5. В качестве реле выступают переключатели.
Реле КМПСУД Патриота: за что отвечает
Указанный модуль устанавливается на инжекторные или дизельные моторы для обеспечения работоспособности топливных форсунок.
Патриот: реле фар
Противотуманки запитаны от переключателей 8 и 5 в зависимости от комплектации. Питание левой и правой фары вариативно выполняется от вставок 4/1 или 5/2/3.
Предохранитель включения переднего моста
Устройство монтируется в линии модуля раздаточной коробки. Элемент можно найти под обшивкой панели.
Реле вентилятора охлаждения
Монтируется на позициях 1, 5, 6, 7, 8 или 9. Точное расположение следует искать в руководстве пользователя конкретного автомобиля.
Предохранитель иммобилайзера
Система запитана через индивидуальную магистраль питания. Это необходимо для обеспечения защиты устройства от несанкционированного взлома. Предохранитель находится внутри модуля либо выведен на магистраль.
Устанавливаются через вставку 1 и 11 для левой и правой стороны автомобиля.
Предохранители и реле Патриота представляют собой важные детали, предназначенные для защиты бортовых сетей. Продуманная система проводки дополняется надежными предохранителями.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
