2 StoVesta Spb 33 подписчика Почему нельзя ездить на Лада Веста и Лада ХРей с блоком управления М-86
В каждой машине есть ЭБУ — электронный блок управления. Это контролер, который отвечает за работу двигателя.
ЭБУ обрабатывает информацию о состоянии авто и управляет работой всех систем, в том числе зажиганием и топливным насосом.
На Лада Веста и Лада ХРей устанавливаются 3 типа блоков управления — М86 ВАЗ, М86 Итэлма и EMS3125. И они очень сильно отличаются по качеству исполнения и по содержанию.

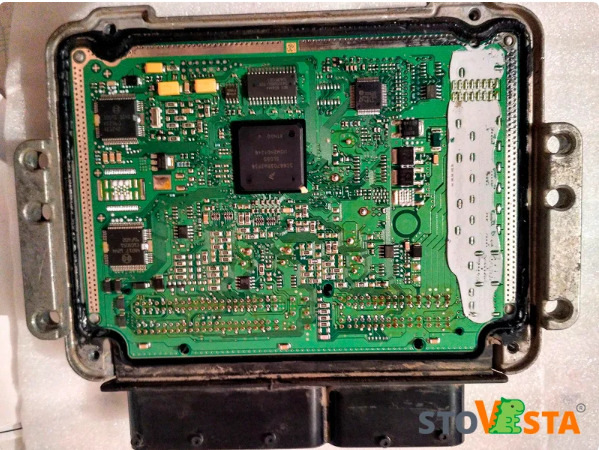

М-86
Блоки управления М86 ВАЗ и М86 Итэлма, как и ПО для них, были разработаны ОАО АвтоВаз и НПП Итэлма соответственно.
· М86 ВАЗ устанавливается на все Лада Веста и Лада ХРэй с двигателем 1.6 16V с индексом 21129.
· М86 Итэлма устанавливается на все Лада Веста и Лада Х-Рэй с двигателем 1.8 16V с индексом 21179.
Блоки не взаимозаменяемые, несмотря на внешнее сходство. Но слабые места у них одинаковые.
Главный недостаток блока М86 – простота угона автомобиля.
Блок можно программировать без ключа зажигания, в который встроен штатный чип иммобилайзера. То есть, изменить мозг машины может вообще кто угодно за 5 минут. Поэтому угонщику очень просто отключить штатную блокировку бензонасоса и уехать на машине в неизвестном направлении.
Если на вашем авто стоит ЭБУ М86, то нужно обязательно дополнительно защищать машину. Например, установить дополнительную охранную систему или механическую защиту от угона. А также блок M86 отлично поддается чип-тюнингу и программным изменениям.
EMS3125
Разрабатывает программное обеспечение для этого блока Сименс. По сравнению с М-86 у EMS3125 значительно надежнее ПО и, с точки зрения механического исполнения, он сделан лучше.
Перепрограммировать блок Сименса можно только со штатным ключом в замке зажигания. Но угнать машину все равно можно, хотя это намного сложнее, чем с блоком М-86. Жулику надо заменить блок управления под капотом на заранее подготовленный. Уберечь от такой подмены может защитный сейф для блока управления.
Этот блок установлен на всех автомобилях с кодом двигателя H4M:
● Лада ХРей Кросс с АКПП и двигателем 1,6 л (113 л.с.).
● Лада Веста седан с АКПП и двигателем 1,6 л (113 л.с.).
● Лада Веста Кросс с АКПП и двигателем 1,6 л (113 л.с.).
● Лада Веста SW и SW Кросс с АКПП и двигателем 1,6 л (113 л.с.).
Стоит ли при выборе автомобиля отталкиваться от того, какой блок управления на нее установлен? Однозначно нет. Но стоит держать в уме, что Лада Веста и ХРей с типом двигателя Н4М и блоком управления EMS3125 смотрятся чуть предпочтительнее. Они лучше защищены от угона, и программное обеспечение у них надежнее.
Сейчас Лада – очень популярная машина. И чем больше ее покупают, тем больше угоняют. Поэтому лучше принять меры и защитить машину от угонщиков.
Установка сейфа на блок EMS3125, М86, тогда у угонщиков будет намного меньше шансов уехать на вашей машине. Противоугонная защита ЭБУ.
Дмитрий DarkByte Москин
Прошивка ЭБУ Lada XRAY (М86 Итэлма) или чип-тюнинг на коленке
Впрочем и я уже с проблемой смирился. Но на днях участник форума xrayclub под ником Electromaster выложил ссылку на свой пост на drive2, после прочтения которого появилась новая надежда. Сразу же обратился за помощью к пользователю msa96.
Сходу он никого не смог порекомендовать в нашем городе, но предложил произвести прошивку самостоятельно, порекомендовав товарища, который и помог работаться с процессом прошивки. Собственно это была небольшая предыстория, а ниже будет описан сам процесс прошивки ЭБУ на примере М86 Итэлма.
Первым делом нужно посмотреть, сколько стоит новый блок управления двигателем и сравнить его цену со стоимостью прошивки в сервисе. Мне не известно, насколько хорошо блок защищён от дурака, и возможно, что достаточно будет перепутать плюс с минусом и блок можно будет отправлять в ремонт.
Кроме того, если при прошивке что-то пойдёт не так, то опять же можно потерять блок или возможность его прошивать данным методом. Но в целом процесс довольно простой, не требует особых знаний, а из железа потребуется только USB-K-Line адаптер, 12В блок питания и несколько проводов, чтобы соединить всё это вместе.
Главное, чтобы адаптер определился в системе как COM-порт. В случае проблем с установкой драйверов, можно попробовать установить их вручную (например для CH340).
Собственное потребление контроллера М86 (без подключенных к нему устройств) составляет примерно 1Вт, поэтому подойдёт любой блок питания на 12В. Данное питание так же потребуется подключить и к K-Line адаптеру, так как при штатном использовании он предполагает получение питания от бортовой сети автомобиля через OBD2 разъём.
Чтобы немного упростить задачу и избавиться от необходимости использовать внешний блок питания, я решил встроить в адаптер повышающий dc-dc преобразователь на базе MT3608. Мощности данного преобразователя достаточно как для питания адаптера, так и для питания ЭБУ. А размеры позволяют разместить его внутри корпуса адаптера.
К блоку управления потребуется подцепить 5 проводов, я использовал китайские монтажные провода (dupont wire).
Плюс 12В на L3 (питание ЭБУ), на A5 (зажигание), и на G5 (переключение контроллера в режим программирования). Так же +12В подключается к адаптеру на пин 16.
Заполняем Taget description: «XC2768X-136F», выбираем в Family: SAB C166S-V2 Family (XC16x, XC2000, XE166). Далее
В type выбираем XC2768X-136F. Далее
Выбираем Minimonitor Interface. Нажимаем Setup
На вкладке General в Access Device выбираем COM порт нашего адаптера. На вкладке Monitor меняем Baudrate на 38400. И ставим галочку Use K-Line protocol. ОК. Далее. Далее
В появившемя окне пишем имя для нашего профиля, например «XC2768X-136F» и нажимаем Сохранить. ОК.
В итоге видим основное окно программы, начальная настройка завершена, можно подавать питание на ЭБУ и нажимать кнопку Connect.
Дожидаемся окончания считывания прошивки и нажимаем Save As. Выбираем надёжное место для хранения оригинальной прошивки
После выполнения которой, получившийся файл можно загружать в Infineon MemTool, нажав в левой части окна кнопку Open File. Затем Select All и Add Sel
И если уверены, что всё сделали правильно, то можно нажимать кнопку Program. Сначала будет удалена текущая прошивка, затем записана новая, и в конце пройдёт проверка записанных данных
Типовые параметры эбу м86 х рей
За основу взята статья многоуважаемого Д.Б.Дударя «История в лицах».
В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает программатор Combiloader от SMS – Software. Возможно так же программировать flash внешним программатором через переходник, подключаемый к шине ЭБУ.
ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е 3 ( 1411020 – 50 ) имеет дополнительный драйвер для подогревателя 2 ‑го датчика кислорода. Так же возможны различия по каналу ДТВ.
Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика – скорее всего детище ОПП, такие блоки устанавливались на некоторые «Нивы» и «Надежды», перешитые на ОПП из обычных «нивских».
Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.
По проводке блоки взаимозаменяемы, но только со своим, соответствующим блоку, ПО.
В «новой» аппаратной реализации однозначно отсутствуют элементы необходимые для переключения двухрежимных прошивок и для реализации переключения двух прошивок, их необходимо установить.
Эти ЭСУД сняты с производства в начале 2005 г.
Подробнее о двигателях ВАЗ 21114 и 21124 читайте здесь.
Чтение/программирование flash и eeprom данного блока поддерживается обновленной версией ПАК‑ 2 «Загрузчик» Combiloader. (Сведений о других типах загрузчиков с поддержкой 797 + пока нет). Для обеспечения возможности перепрограммирования так же, как и на старой реализации, необходимо поработать паяльником.
22 XC 052 S – System Supplier ECU SoftwareNumber
B 122 HR 01 – Vehicle Manufacturer ECU SoftwareNumber
Прошивка 22 YB 072 S (последняя версия ПО для НИВА-Шевроле) не имеет «привычного» аналога. Данная «неразбериха» с большой долей вероятности связана с тем, что торговый бренд «Нива» уже не имеет никакого отношения к АвтоВАЗу, и полностью принадлежит марке Chevrolet.
ЭБУ производятся в разных местах, страна – производитель указана на шильдике. До недавнего времени их было два – Германия и Россия, несколько позже появились «французы» а в конце 2007 г. стали появляться ЭБУ родом из поднебесной, made in China.
ЭБУ выпускается фирмами «Итэлма» (хххх- 1411020 – 82 ( 32 ), прошивка начинается на букву «I», например, I 203 EK 34 ) и «Автэл» (хххх- 1411020 – 81 ( 31 ), прошивка начинается на букву «А», например, A 203 EK 34 ). И блоки и прошивки этих блоков полностью взаимозаменяемые.
Производитель ЭБУ (в данном случае НПО «Итэлма») и тут не смог обойтись без сюрпризов. Была выпущена небольшая партия ЭБУ, с аппаратными различиями в канале обработчика датчика скорости без изменения шильдиков и идентификации прошивок. Т.е прошивки таких блоков имеют те же наименования, что и «обычные», но запись в блок прошивок от «старой» аппаратной реализации приводит к отсутствию сигнала ДС и ошибок, связанных с датчиком скорости. Для того, что бы адаптировать прошивки к данному ЭБУ, необходима небольшое изменение кода программы, которое можно произвести специальной утилитой.
| M 73 |
Новые контроллеры М 73 производятся двумя заводами: НПО ИТЭЛМА и АВТЭЛ.
Аппаратно контроллеры идентичны, но софт там принципиально разный.
Автэловские проекты (софт АВТЭЛ):
Итэлмовские проекты (софт ВАЗ):
Редактирование прошивок и программирование этих блоков поддерживается продукцией SMS-Software: Combiloader и ChipTuningPro c соответствующими модулями.
Производитель предпринимает попытки защитить свою продукцию от несанкционированного доступа – с середины 2009 года часть контроллеров пр-ва «Автэл» защищены от чтения и записи (аналогично контроллерам Микас- 11 ЕТ). В 2010 должна быть внедрена защита и в контроллерах «Итэлма». Будьте внимательны, программировать без риска «завалить» блок их можно только программатором «Combiloader» со специальным модулем для защищенных блоков (Микас- 11 /М 73 А).
Аппаратно блоки постоянно модифицируются. В начале 2010 г. появились разновидности ЭБУ с заводской наклейкой-стикером «ДПКВ» (Смотрите на фото) справа от основного стикера. При этом идентификатор прошивки (в данном случае, A 317 DB 04 ) остался прежним, при том, что конфигурация процессора изменена и некоторые элементы. В таких ЭБУ изменена полярность подключения датчика положения коленчатого вала на обратную (это связано с изменениями в проводке автомобиля).
Начиная с конца 2009 года все новые версии ЭБУ M 73 и Микас- 11 являются «закрытыми», то есть защищенными от чтения и записи прошивки обычными способами. При попытке чтения такого ЭБУ через BootLoader процессора, считанный дамп будет содержать «мусор» в виде последовательности байт: 9 B 00 9 B 00 9 B 00 … При попытке чтения диагностическим методом (без вскрытия ЭБУ) загрузчик выдаст сообщение «Ошибка запуска бутлоадера». Обратите внимание, что в этом случае нельзя производить попытку записи прошивки в блок обычными способами, это может привести к полной неработоспособности ЭБУ!
На этом, собственно, можно поставить точку в истории ЭСУД с механическим дроссельным узлом.
ЭБУ с поддержкой электронного дроссельного узла (с конца 2010 г.)
ЭБУ М 74 не совместим по проводке/разъему ни с одним ранее применявшимся ЭБУ.
Программирование М 74 возможно программатором Combiloader c соответствующим модулем (XC 27 x 5 ) в BSL режиме. Т.к производитель вывел вход разрешения программирования на колодку (есть мнение, что это временно), то возможен перевод в BSL режим без разборки ЭБУ.
Следует иметь ввиду, что данные блоки постоянно дорабатываются производителем и уже имеют различие в аппаратном и программном обеспечении. Например, прошивки для Калины I 444 CB 02 и I 444 CC 03 построены на одном аппаратном уровне и программно взаимозаменяемы, а I 444 CD 04 уже имеет различия и несовместима с предыдущими сериями.
В связи с появлением данного типа контроллера кабель М 74 для Combiloader дополнен доп. разъемом OBD, старый кабель снят с производства.
Типовые параметры работы инжекторных двигателей ВАЗ.
Вот нашел полезную информацию по типовым параметрам. Сделана по сути как заметка для себя.
Для многих начинающих диагностов и простых автолюбителей, которым интересна тема диагностики будет полезна информация о типичных параметрах двигателей. Поскольку наиболее распространенные и простые в ремонте двигатели автомобилей ВАЗ, то и начнем именно с них. На что в первую очередь надо обратить внимание при анализе параметров работы двигателя?
1. Двигатель остановлен.
1.1 Датчики температуры охлаждающей жидкости и воздуха (если есть). Проверяется температура на предмет соответствия показаний реальной температуре двигателя и воздуха. Проверку лучше производить с помощью бесконтактного термометра. К слову сказать, одни из самых надежных в системе впрыска двигателей ВАЗ – это датчики температуры.
1.2 Положение дроссельной заслонки (кроме систем с электронной педалью газа). Педаль газа отпущена – 0%, акселератор нажали – соответственно открытию дроссельной заслонки. Поиграли педалью газа, отпустили – должно также остаться 0%, ацп при этом с дпдз около 0,5В. Если угол открытия прыгает с 0 до 1-2%, то как правило это признак изношенного дпдз. Реже встречается неисправности в проводке датчика. При полностью нажатой педали газа некоторые блоки покажут 100% открытия (такие как январь 5.1, январь 7.2), а другие как например Bosch MP 7.0 покажут только 75%. Это нормально.
1.3 Канал АЦП ДМРВ в режиме покоя: 0.996/1.016 В — нормально, до 1.035 В еще приемлемо, все что выше уже повод задуматься о замене датчика массового расхода воздуха. Системы впрыска, оснащенные обратной связью по датчику кислорода способны скорректировать до некоторой степени неверные показания ДМРВ, но всему есть предел, поэтому не стоит тянуть с заменой этого датчика, если он уже изношен.
2. Двигатель работает на холостом ходу.
2.1 Обороты холостого хода. Обычно это – 800 – 850 об/мин при полностью прогретом двигателе. Значение количества оборотов на холостом ходу зависят от температуры двигателя и задаются в программе управления двигателем.
2.2 Массовый расход воздуха. Для 8ми клапанных двигателей типичное значение составляет 8-10 кг/ч, для 16ти клапанных – 7 – 9,5 кг/час при полностью прогретом двигателе на холостом ходу. Для ЭБУ М73 эти значения несколько больше в связи с конструктивной особенностью.
2.3 Длительность времени впрыска. Для фазированного впрыска типичное значение составляет 3,3 – 4,1 мсек. Для одновременного – 2,1 – 2,4 мсек. Собственно не так важно само время впрыска, как его коррекция.
2.4 Коэффициент коррекции времени впрыска. Зависит от множества факторов. Это тема для отдельной статьи, здесь только стоит упомянуть, что чем ближе к 1,000 тем лучше. Больше 1,000 – значит смесь дополнительно обогащается, меньше 1,000 значит обедняется.
2.5 Мультипликативная и аддитивная составляющая коррекции самообучением. Типичное значение мультипликатива 1 +/-0,2. Аддитив измеряется в процентах и должен быть на исправной системе не более +/- 5%.
2.6 При наличии признака работы двигателя в зоне регулировки по сигналу датчика кислорода последний должен рисовать красивую синусоиду от 0,1 до 0,8 В.
Теперь рассмотрим подробнее, как на практике ведут себя эти параметры. Поскольку для диагностики я пользуюсь программой SMS Diagnostics (Алексею Михеенкову и Сергею Сапелину привет!), то все скриншоты будут оттуда. Параметры сняты с практически исправных автомобилей, за исключением отдельно оговоренных случаев.
Ваз 2110 8ми клапанный двигатель, блок управления Январь 5.1
Здесь немного подправлен коэффициент коррекции СО в связи с небольшим износом ДМРВ.
Ваз 2107, блок управления Январь 5.1.3
Типовые параметры эбу м86 х рей
Окно программы содержит следующие вкладки:
Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
чтение прошивки из контроллера во внутренний буфер программы
запись прошивки из внутреннего буфера программы в контроллер
Наличие галочки в поле «Общее действ.» позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.
Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера, выбора типа ЭБУ и кнопок управления:
чтение содержимого EEPROM из контроллера во внутренний буфер программы
запись содержимого EEPROM из внутреннего буфера программы в контроллер
Наличие галочки в поле «Общее действ.» позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.
Вкладка Дополнительно
На этой вкладке можно выбрать параметры соединения (скорость обмена с ЭБУ по линии К).
Идентификация ЭБУ
При работе с ЭБУ на автомобиле выберите вкладку FLASH и снимите галку «Общее действ.». При нажатии на кнопку «Запись» будет выдан вопрос:
Нажмите «Да» для записи ПО в диагностическом режиме.
После записи выключите зажигание, дождитесь отключения Гл.Реле, включите зажигание и подождите 10 секунд перед запуском.
Если в записываемой прошивку бутлоадер отличается от содержащегося в ЭБУ, может возникнуть «Ошибка ПЗУ». В таком случае рекомендуется записывать ПО без использования диагностического метода записи.
Подключение контроллера, снятого с автомобиля, необходимо произвести универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения с в соответствии с типом ЭБУ.
Подключение контроллера, снятого с автомобиля, необходимо произвести универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения с в соответствии с типом ЭБУ.
Подключение ЭБУ на столе.
( 1 ) – Левый разъем, ( 2 ) Правый разъем
( 1 ) L 4 Масса (черный провод универсального кабеля)
( 1 ) L 3 Неотключаемое питание (К 30 ) (красный провод универсального кабеля)
( 1 ) A 5 Oтключаемое питание (K 15 ) (желтый провод универсального кабеля)
( 1 ) G 5 разрешение программирования ( 12 В) (зеленый провод универсального кабеля)
( 2 ) C 4 K‑Line (синий провод универсального кабеля)
( 2 ) D 5 CAN‑L (J 2534 )
( 2 ) D 4 CAN‑H (J 2534 )
Схема кабеля для самостоятельного изготовления:
