Схема расположения реле и предохранителей Mazda 6 GG
1. Блок предохранителей под капотом.
2. Блок предохранителей в салоне дорестаил.
3. Реле под капотом и в салоне(дорестаил).
Расшифровка:
1 — главный предохранитель,
2 — монтажный блок в салоне,
6 — реле вентилятора системы охлаждения №2,
7 — реле звукового сигнала,
8 — реле вентилятора системы охлаждения №3,
9 — реле стартера,
10 — реле вентилятора системы охлаждения №4,
11 — реле динамика низких частот,
12 — реле обогревателя заднего стекла,
13 — реле противотуманных фонарей,
14 — реле кондиционера,
15 — главное реле,
16 — реле фар,
17 — реле габаритов,
18 — реле вентилятора системы охлаждения №1,
19 — реле омывателя фар,
20 — реле противотуманных фар,
21 — реле вентилятора отопителя,
22 — реле топливного насоса.
4. Блок предохранителей в салоне рестаил:
Отличается от дорестайла!
… информация пока не найдена…
… если есть поделитесь…
… как только найду всё дополню…
Мазда 6 gh предохранители и реле
Mazda 6 gh (2 поколение) выпускалось в 2007, 2008, 2009, 2010, 2011, 2012 году с кузовами седан, универсал и хэтчбек как с бензиновыми так и дизельными двигателями. За это время модель прошла рестайлинг. В некоторых странах известна под названием Mazda Atenza. В данном материале мы подробно рассмотрим описание предохранителей и реле Мазда 6 gh со схемами блоков и местами расположения. Отметим предохранитель отвечающий за прикуриватель.
Сверяйте назначение со своими схемами на защитной крышке.
Блок в салоне
Он находится внизу стойки панели, слева около ноги водителя.
Схема
Описание
За прикуриватель отвечает предохранитель номер 6 на 15А, а за дополнительные розетки номер 8 на 15А.
Блок под капотом
Расположен в левой части моторного отсека, рядом с аккумулятором.
Фото — пример схемы с крышки блока
Схема
Обозначение предохранителей
Назначение реле
Обращаем внимание, что под капотом так же есть предохранители и реле отвечающие за работу прикуривателя.
А если хотите помочь дополнить материал — пишите в комментарии.
Мазда 6 gj предохранители и реле
Mazda 6 gj (3 поколение) выпускалась в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году. За это время модель прошла рестайлинг и обновление. Продаётся как с бензиновыми так и дизельными двигателями. В данной статье мы подробно рассмотрим описание предохранителей и реле Мазда 6 gj со схемами блоков и фото — примерами их исполнения. Покажем места расположения этих блоков. Отдельно выделим предохранитель отвечающий за прикуриватель.
Возможно различное исполнение блоков, поэтому сверяйте описание со своими схемами на обратной стороне защитной крышки.
Блок в салоне
Он находится на стойке около левой ноги водителя, за защитной крышкой.
Схема
Описание
Предохранители прикуривателя обозначены как OUTLET на 15А и расположены под номерами 3, 9 и 11. Так же в блоке под капотом может крепится ещё одни предохранитель и одно реле отвечающие за работу розеток питания.
Блок под капотом
Устанавливается в левой части моторного отсека, рядом с аккумулятором.
Фото — пример исполнения
Пример схемы с крышки блока
Схема предохранителей
Назначение предохранителей
Что бы отключить работу омывателя фар, надо достать предохранитель под номером 29 на 20А обозначенный как H/CLEAN.
Схема реле
Обозначение реле
На этом всё. Если Вам есть что добавить — мы будем рады Ваши комментария.
Предохранители мазда 6 gg рестайлинг
20.04.2021 32 548 Mazda 6
Блок предохранителей любой машины необходим для защиты электроцепей транспортного средства, а также приборов, питающих напряжение. Собственно, Мазда в этом случае не является исключением. Поэтому сейчас мы расскажем нашим пользователям, где находятся предохранители Мазда 6, сколько блоков в этом авто, и как осуществить замену элементов.
Mazda 6 2.0 МТ 147л.с. › Logbook › Схема расположения реле и предохранителей Mazda 6 GG
1. Блок предохранителей под капотом.
Блок предохранитей под капотом.
Расшифровка. 2. Блок предохранителей в салоне дорестаил.
Блок предохранителей в салоне дорестаил.
3. Реле под капотом и в салоне(дорестаил).
Реле под капотом и в салоне(дорестаил). Расшифровка: 1 — главный предохранитель, 2 — монтажный блок в салоне, 6 — реле вентилятора системы охлаждения №2, 7 — реле звукового сигнала, 8 — реле вентилятора системы охлаждения №3, 9 — реле стартера, 10 — реле вентилятора системы охлаждения №4, 11 — реле динамика низких частот, 12 — реле обогревателя заднего стекла, 13 — реле противотуманных фонарей,
14 — реле кондиционера, 15 — главное реле, 16 — реле фар, 17 — реле габаритов, 18 — реле вентилятора системы охлаждения №1, 19 — реле омывателя фар, 20 — реле противотуманных фар, 21 — реле вентилятора отопителя, 22 — реле топливного насоса.
4. Блок предохранителей в салоне рестаил: Отличается от дорестайла!
… информация пока не найдена… … если есть поделитесь… … как только найду всё дополню…
Блок предохранителей и реле Mazda 6 с 2002
Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска
Где находится блок предохранителей и реле мазда 6
В салоне, внизу слева от ноги водителя.
| Предохранитель | Номинал,A | Назначение | |
| 1 | ENGINE IG | 15 | Система управления двигателем |
| 2 | METERIG | 15 | Комбинация приборов |
| 3 | SEAT | 15 | Обогреватель сидений, обогреватель заднего стекла |
| 4 | M.DEF | 7,5 | Подогрев зеркал, предохранитель для различных цепей* |
| 5 | WIPER | 20 | Стеклоочистители и омыватели |
| 6 | SAS | 15 | Антиблокировочная система тормозов, система активной безопасности (подушки безопасности) |
| 7 | BACK | 5 | Фонарь заднего хода* |
| 8 | A/C | 15 | Кондиционер |
| 9 | METER ACC | 5 | Комбинация приборов |
| 10 | CIGAR | 15 | Предохранитель прикуривателя мазда 6 |
| 11 | ROOM | 15 | Освещение салона, подсветка багажника / багажного отделения |
| 12 | R.WIPER | 10 | Стеклоочиститель заднего стекла / стекла задней двери* |
| 13 | MIRROR | 5 | Управление зеркалами |
| 14 | — | — | — |
| 15 | P/WIND | 20 | Электропривод стеклоподъемников |
| 16 | DOOR LOCK | 30 | Центральный замок |
| 17 | P/WIND | 30 | Электропривод стеклоподъемников |
Реле в салоне автомобиля мазда 6
21 — реле вентилятора отопителя, 22 — реле топливного насоса
Блок реле и предохранителей в моторном отсеке
| Предохранитель | Номинал, A | Цепь предохранителя | |
| 1 | SPARE | 20 | — |
| 2 | SPARE | 15 | — |
| 3 | SPARE | 10 | — |
| 4 | — | — | — |
| 5 | GLOW SIG | 5 | — |
| 6 | INJ | 15 | Система управления двигателем |
| 7 | ENG BAR | 10 | Датчик расхода воздуха, система управления двигателем |
| 8 | ENG BAR2 | 15 | Кислородный датчик |
| 9 | HEAD LR | 15 | Ближний свет (правая фара) |
| 10 | HEAD LL | 15 | Ближний свет (левая фара) |
| 11 | HEAD HL | 10 | Дальний свет (левая фара) |
| 12 | HEAD HR | 10 | Дальний свет (правая фара) |
| 13 | — | — | — |
| 14 | HAZARD | 10 | Аварийная сигнализация |
| 15 | STOP | 15 | Стоп-сигналы |
| 16 | ENG+B | 10 | Электронный блок управления двигателем и АКПП |
| 17 | — | — | — |
| 18 | FUEL PUMP | 20 | Топливный насос |
| 19 | IG KEY 1 | 40 | Предохранитель для различных цепей |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | GLOW | 40 | — |
| 23 | IG KEY 2 | 30 | Предохранитель для различных цепей |
| 24 | BLOWER | 40 | Электродвигатель вентилятора отопителя |
| 25 | BTN | 40 | Освещение салона, центральный замок |
| 26 | HEATER | 20 | Отопитель |
| 27 | DEFOG | 40 | Обогреватель заднего стекла / стекла задней двери |
| 28 | ABS | 60 | Антиблокировочная система тормозов, предохранитель для различных цепей |
| 29 | AD FAN | 30 | Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| 30 | FAN | 30 | Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| 31 | TAIL | 10 | Габаритные огни, подсветка комбинации приборов |
| 32 | ILLUMI | 10 | Освещение салона |
| 33 | MAG | 10 | Электромагнитная муфта |
| 34 | AUDIO | 15 | Магнитола |
| 35 | P.SEAT | 30 | — |
| 36 | — | — | — |
| 37 | SEAT DEICER | 15 | Предохранитель для различных цепей* |
| 38 | H/CLEAN | 20 | Очиститель фар |
| 39 | FOG | 15 | Противотуманные фары* |
| 40 | MAIN | 100 | Главный предохранитель |
1 — главный предохранитель, 6 — реле вентилятора системы охлаждения №2, 7 — реле звукового сигнала, 8 — реле вентилятора системы охлаждения №3, 9 — реле стартера, 10 — реле вентилятора системы охлаждения №4, 11 — реле динамика низких частот, 12 — реле обогревателя заднего стекла, 13 — реле противотуманных фонарей, 14 — реле кондиционера, 15 — главное реле, 16 — реле фар, 17 — реле габаритов, 18 — реле вентилятора системы охлаждения №1, 19 — реле омывателя фар, 20 — реле противотуманных фар
Снятие и установка монтажного блока под капотом и в салоне
Замена главного предохранителя
1 — гайка, 2 — болт, 3 — главный предохранитель.
Примечание по снятию блока
Снятие и установка монтажного блока в салоне
1 — разъемы, 2 — болт, 3 — монтажный блок в салоне.
Установку произведите в порядке, обратном снятию.
Замена предохранителей на Mazda 6
Подготовительный этап: инструменты не понадобятся, так как нет необходимости что-то отвинчивать.
Водителю на заметку. Недопустимо устанавливать предохранители с большей или меньшей силой тока. В обоих случаях это приведет к выходу из строя оборудования, которое закреплено за модулем.
Алгоритм замены реле – коммутаторов в моторном отсеке автомобиля Мазда 6
Устанавливаем новые модули, закрываем крышку, проверяем исправность работы агрегатов, запускаем мотор.
Средний срок эксплуатации предохранителей 45 тыс. км.
Замена предохранителя Мазда 6 GJ
Данный фотоотчет показывает как происходит замена предохранителей на Мазда 6 2021 года (третьего поколения GJ). Инструкция может быть полезной и владельцам таких автомобилей Мазда, как: Mazda 2, Mazda 3, Mazda 5, CX-3, CX-5, CX-7 и CX-9. Поменять предохранители своими руками вовсе несложно.
На Mazda 6 третьего поколения устанавливаются плоские низкопрофильные предохранители сравнительно нового образца. Также для замены понадобятся щипцы, их часто можно обнаружить под крышкой блока предохранителей. Если их нет, можно обойтись маленькими иглогубцами с резиновыми ручками.
Предохранители находятся в двух блоках — под капотом и в салоне. Подкапотный блок предохранителей расположен позади корпуса воздушного фильтра, возле АКБ. Предохранители в салоне спрятаны возле места водителя под приборной панелью слева.
Блок предохранителей в салоне Mazda 6 до рестайлинга
Для получения доступа к салонному блоку, где расположены предохранители и реле Mazda 6 GG, понадобится снять декоративный кожух под приборной панелью.
Схема защитных устройств японской машины до рестайлинговой версии включает в себя:
(ссылка на источник фото)
Большая часть плавких вставок в силовом блоке салонного пространства японского автомобиля имеет токовый номинал в пятнадцать ампер. К ним относятся устройства под номерами 1, 2, 3, 6, 8, 10, 11, 14.
Как поменять предохранители Мазда 6
Нужно освободить фиксатор крышки блока предохранителей и снять крышку. С обратной стороны можно обнаружить запасные предохранители, щипцы для замены, и схему расположения предохранителей. Схемы также можно найти в руководстве по ремонту.
Щипцами следует ухватить нужный предохранитель и вытащить его из гнезда. Для проверки можно посмотреть на извлеченную деталь против света. Если нить внутри повреждена — предохранитель сгорел.
Впрочем, даже визуально целый предохранитель стоит заменить, раз уж потребитель, который он защищал, отказывается работать. Стоят предохранители довольно дешево.
Новый предохранитель должен же быть того же номинала (5A, 10A, 15A, 20A, и т.д.), что и сгоревший. Чтобы в этом было легче ориентироваться, предохранители окрашены в разные цвета.
Если проблема с потребителем (фары, эл.стеклоподъемники, освещение салона и другие) не устранилась, возможно имеется короткое замыкание или неисправен сам потребитель электричества.
«Не хочу, не буду, нееее…» Замена главного предохранителя.
Утро начиналось с кофе…
Да, пошла взять кофейку. Возвращаюсь поворачиваю ключ и…
Симптомы:
1) Все индикаторы на приборной панели загораются и не тухнут
2) Стрелки на приборах делают «почётный круг» или даже вразнобой скачут.
3) при попытке завести машину — нет никакой реакции — движок совсем не крутит
4) машина не заводится с брелка сигнализации и не реагирует вообще на неё
Сначала я приславуто проверила клему на аккумуляторе. Затянула покрепче, а в остальном с аккумулятором было всё в порядке.
Обнаружив, что машина не реагирует на сигналку стало очевидно, что нужна помощь папы))
Решение было просто и очевидно — проблема с предохранителем.
Он искрил внутри при нажатии, а машина приходила в себя — тухли не нужные индикаторы на приборной панели, стрелки показывали адекватные показания =) ну и вобще начинала заводиться.
Пока машинка совсем не встала колом, я успела сгонять в магазин взять нужный мне главный предохранитель (на 120А), который и отвечает за систему управление двигателем.
На парковках мне пришлось пару раз открывать капот, шевелить предохранитель, чтобы завестись.
Воспользовались дополнительным материалом: Блок предохранителей, Схема снятия блока предохранителей и расшифровка.

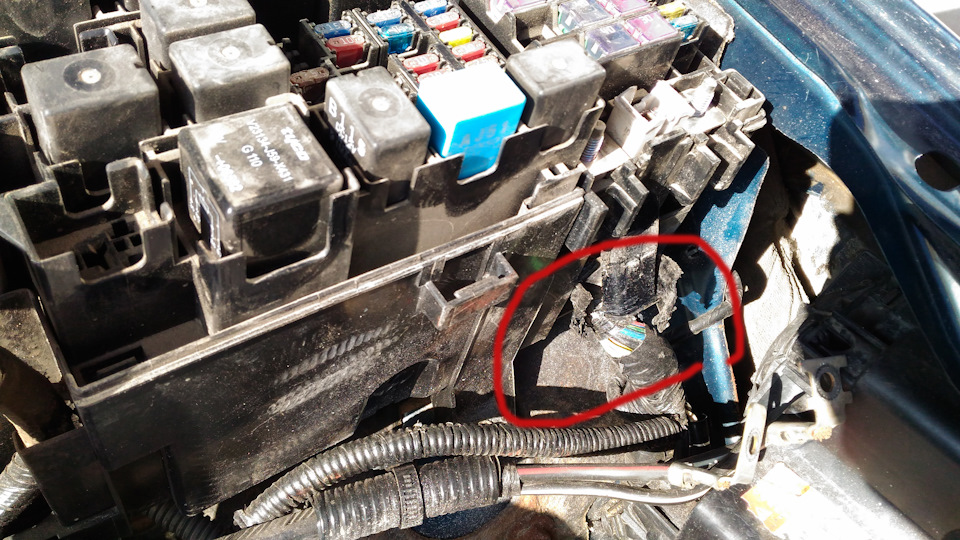

Снятие главного предохранителя
Прежде всего отсоединяем провод отрицательной клеммы аккумулятора
Далее по схеме…
На изображении:
1) Главный предохранитель. Откручиваем 2 гайки над главным предохранителем.
2 и 3) Крепление с проводами слева вытащить из разьёма. Для этого в паз справа вставляем отвёрточку.
4) По четырём сторонам корпуса блока нажимаем защёлки и поднимаем плату со всеми предохранителями
5) Нам становятся доступны болты, которые снизу с двух боков крепят главный предохранитель. Отворачиваем их.
6) Вытаскиваем предохранитель как коренной зуб))
Заметочка:
Чтобы совершить эти манипуляции пришлось снять воздушный фильтр, чтобы не мешал.
И у меня провода заходящие под блок предохранителей были туго примотаны к нему и не давали поднять плату.
Такие вот пироги. Казалось бы — мелочь, а никак без неё, и возни то сколько…
За время этого глюка предохранителя у меня почему-то фантастически улетел бензин — пол бака куда-то улетучилось — совершенно не соразмерно пройденному километражу. 0_о
…толи раньше показания стрелки бензина были не верны, толи реально расход в силу глюка как-то подскачил… или ваще это не связанная проблема… странная ситуёвина… о_0
